粘贴碳纤维中常用的树脂是以环氧树脂为主，粘贴碳纤维时的配套使用胶粘剂，密度基本为1.1-1.4g/cm3.

环氧树脂胶在粘贴碳纤维布中起到什么作用？

环氧树脂最主要的作用是将碳纤维粘贴在一起填充碳纤维间的缝隙，传递纤维间的力，防止在压力作用下纤维屈曲，同时还可以保护纤维。

环氧树脂的一个重要的力学性能指标是树脂的延伸率，选择环氧树脂时，树脂的延伸率要大于碳纤维的延伸率，这样才能保证碳纤维断裂前树脂不会发生破坏。

环氧树脂的主要力学性质

环氧树脂碳纤维胶使用时常见问题

1.浸渍胶固化速度过快

可能导致的原因及解决措施：

①一次拌胶量过大(有的客户直接将整桶的A组分与B组分混合搅拌，反馈10min就固化了)，每次拌胶时应该“少拌胶”，“勤拌胶”。用容量较大的容器拌胶。

②搅拌方式，在温度较高时，可以采取手动的搅拌方式代替电钻搅拌。

③A组分与B组分的配比不正确，可以采用电子称称量。

2.浸渍胶固化速度过慢

可能导致的原因及解决措施：

①结构胶的固化速度与使用环境温度有较大关系，随着温度降低，固化时间延长。可以采取保温措施处理。

②A组分与B组分的配比不正确，可以采用电子称称量。

3.浸渍胶A组分粘度大

可能导致的原因及解决措施：

①施工中遇到气温骤降，浸渍胶A组分会出现粘度偏大，可以采取加热措施，例如可采取碘钨灯、电炉或水浴等增温方式对胶使用前预热到20~40℃。

②冬季施工中遇到气温骤降，浸渍胶A组分偶尔有结晶现象，需要加温30~50℃左右，维持30min左右，待溶解搅匀后即可使用，对固化性能无影响。

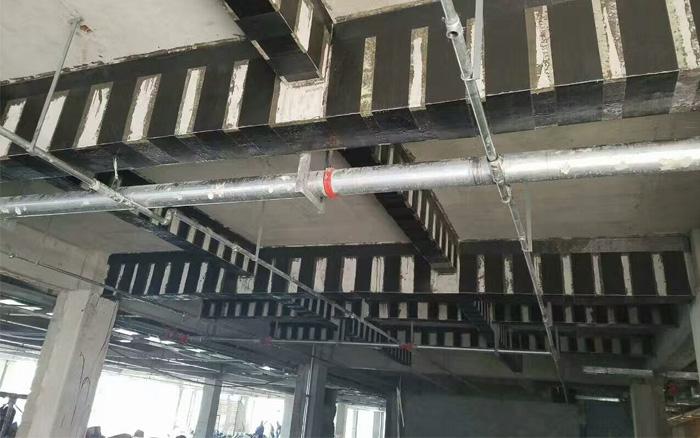

4.碳纤维布粘结不牢固

可能导致的原因及解决措施：

①浸渍胶超过适用期后粘度增加，对碳纤维布浸渍不充分，粘结不牢固。一定在浸渍胶的适用期内施工。

②浸渍胶用量过少，对碳纤维布浸胶不充分，混凝土与浸渍胶和碳纤维布没有成整体。

③当温度较低时，施工中碳纤维布中的气泡没有排净，在施工前可以将浸渍胶A组分与B组分分别做加热处理。

④混凝土基准面不同，用胶量不同。新基层面用胶量多时可能会出现不粘结不牢固，老基层面用胶少可能会出现粘结不牢固。
