现浇钢筋混凝土楼梯净高不足时要怎么办?

文章出处:悍马加固材料人气:493发表时间:2016-01-27 15:51:00【

一、适用范围

一般在住宅及公共建筑中,常用的现浇钢筋混凝土楼梯有板式楼梯及梁式楼梯两种,由于施工难易程度和经济美观等因素对比,后者很少被采纳,而多使用前者。板式楼梯中又有单跑楼梯、双跑楼梯、三跑楼梯之分,其中以双跑楼梯为绝大多数。为此,以下本文将以双跑板式楼梯,来叙述其遇到楼梯平台及梯段净高不足时,可采取改造处理的适用范围:

1)当既有建筑楼梯平台高度小于2.15m,及梯段中部净高小于2.2m时,则该既有建筑的楼梯只有拆除返工重做,或且维持现状将就使用。

2)反之,既有建筑的楼梯,一般则可以通过改造,大幅降低平台梁的高度和将平台梁往平台板内平移一段距离的处理方法,来满足现行规范对楼梯规定的净高要求。


二、处理方案的选择

对楼梯结构的设计,如果仍按常规的计算思路,其平台梁的计算跨度需按整个楼梯开间的宽度来计算,其截面高度要大幅度降低将难以实现,只有通过对双跑板式楼梯结构的实际受荷状态进行分析研究,来挖掘和利用其潜力,才有可能兑现。

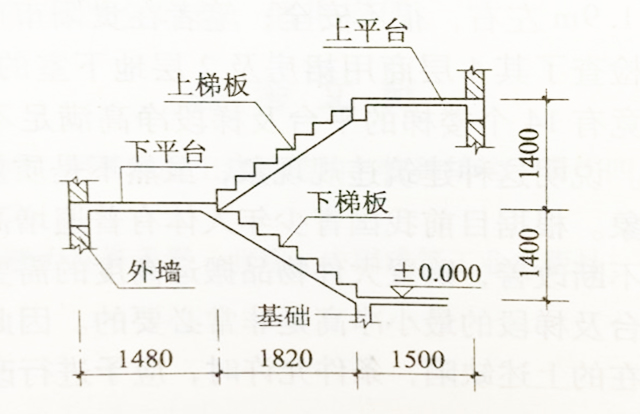

从图1可知,板式双跑楼梯的结构计算,除常规方法外,还有如下两种计算方法:

悍马加固材料

1、按正反拱结构计算

将双跑楼梯的下梯板与其相连的半个下平台板构成一个正拱,下梯板作为受压构件;将上梯板与其相连的半个下平台构成一个反拱,上梯板作为受拉构件;至于平台板,由于其三面均嵌固于侧墙中,其水平刚度很大,在连接梯板的边部按规范配筋,构成了一个暗梁。这种结构设计方案特点,是通过正反拱将底层楼梯的全部荷载,直接传递给下面的基础、下平台侧墙和上平台梁。因为楼梯板具有很强的支撑功能,当正、反拱连接成一体时,两者互为依托,立相支持,其竖向承载能力(即使平台板边无平台梁)相当于有一道平台梁一样,楼梯板的计算跨度与设有平台梁的情况完全相当,从而这种楼梯的混凝土和配筋量均可以相应减少,经济效益较好,曾在某公司的8栋住宅楼中得到应用。但因反拱梯板中所需配筋的拉筋等难以在需要改造的既有楼板中加入,而不适合在楼梯净高不足的改造处理方案中采用。

2、缩短平台梁计算跨度的结构计算

下梯板与平台板连接可构成一个稳定的刚架,让上梯板支承在下平台板边上,设在平台板边的平台梁,一端支承在楼梯间横墙上,另一端则支承在刚架的下梯板上端;这时,该处平台梁的跨度得以缩短,仅为常规方法计算跨度一半稍多。因为计算跨度的缩短,可大大减少平台梁的截面内力,从而便可以大幅度降低梁的高度,有时甚至仅在平台板中设置暗梁便可满足承载力的要求。这种结构设计方案,还可以使上梯板避免受拉,上、下梯板均与常规计算方法相同,在既有楼梯净高不足需改造时,便可以维持原有梯板不变,仅需改造其截面高度和往平台板内平移一段距离即可,工程量较小,施工较方便,是楼梯因净高不足时改造加固处理方案的最佳选择。
