倒角处理对粘贴碳纤维布施工来说,意味着什么?

文章出处:人气:-发表时间:2016-12-28 16:16【

倒角处理对粘贴碳纤维布施工来说,意味着什么?

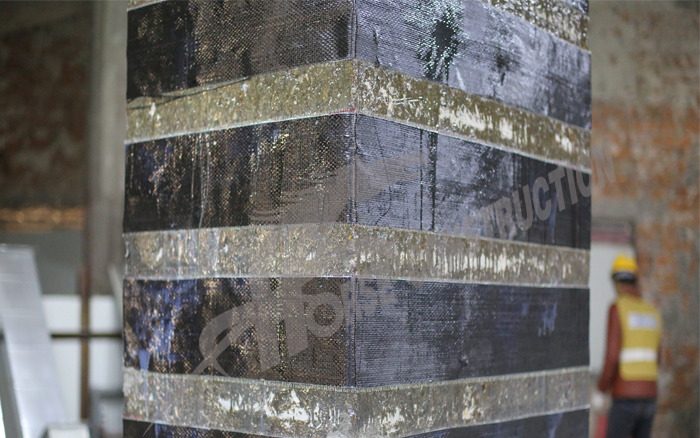

前几日,小悍在《厦门镇邦路骑楼加固》一文中配了如上一图,有客户看到之后在悍马微信公众号后台留言:我有个问题,类似碳纤维布加固照片,好像没有倒角处理,这种九十度的折角,碳纤维布不会折断吗?

答:在悍马的产品手册中有规定,粘贴悍马碳布加固时,混凝土构件转角处必须进行倒角处理。当然,上面施工图必须是经过倒角处理的,只不过因为拍摄角度的问题,看起来就像未做倒角处理的九十度折角。

借助这个问题的契机,小悍想跟大家讨论一下在粘贴碳布时,构件粘贴部位转角处为什么一定要进行倒角处理?这样做有什么好处?不这样做又会产生什么样的后果?

粘贴碳纤维布

在《建筑结构加固工程施工质量验收规范》GB50550-2010中规定:原结构构件及加固部位除了应按相关规定进行清理和修整外,尚应对其粘贴碳纤维布复合材的部位进行必要的局部找平或修补,才能进行打磨和糙化处理。因为实验表明:有凹面的部位在粘贴碳纤维复合材后易产生拉应力,从而留下剥离的隐患;而有段差或内转角的部位更需抹成平滑的曲线,才能避免纤维发生弯折,影响其受力性能。

由此可见,因着碳纤维本身的脆性,在粘贴施工时,构件转角处做倒角处理是一定的,必须的。否则,粘贴好的碳纤维布将被折断,严重影响施工的质量。

另外,由《混凝土结构加固设计规范》GB50367-2013我们可知,当采用U形箍,L形纤维板或环向围束进行加固而需在构件阳角处绕过时,其截面棱角应在粘贴前通过打磨加以圆化处理。那么,这个圆化半径多少合适?为什么?

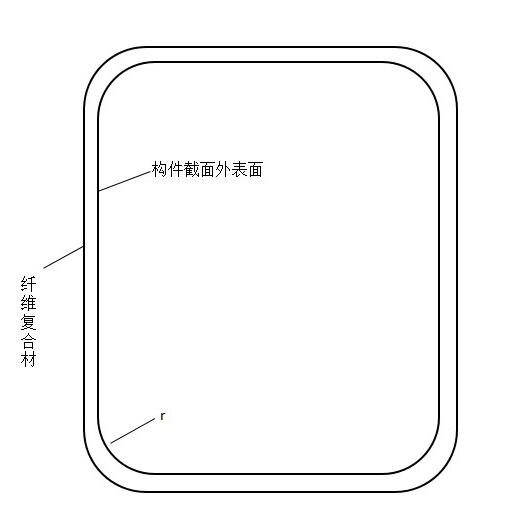

构件截面

如上图所示,梁的圆化半径r,对碳纤维和玻璃纤维不应小于20mm;对芳纶纤维不应小于15mm;柱的圆化半径,对碳纤维和玻璃纤维不应小于25mm,对芳纶纤维不应小于20mm。这里作个解释:因为芳纶纤维在承受复杂应力时,其横向剪切强度高于脆性的碳纤维,故规范中,梁柱对芳纶纤维的圆化半径要小于碳纤维。

可见,对圆化半径r的取值,应与材料和构件的种类有关,但在加固时,若设计未做规定,则应从稳健的考虑出发,一律取r25mm。据试验和计算表明,r越大,对构件受力越有利。只是由于保护层厚度的限制,无法取用更大的r值。

听了上面的解释,您对粘贴碳纤维布施工还有什么疑问吗?欢迎大家踊跃留言,小悍将真诚地为您解答。
