10.2.1  结构加固用的合成纤维，其细观形态和几何特征应符合表10.2.1的规定。

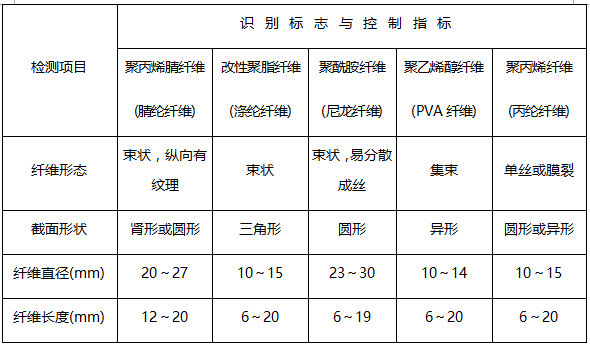

表10.2.1  合成纤维的形态识别和几何特征的控制要求

10.2.2  结构加固用的合成纤维，其安全性鉴定标准应符合表10.2.2的规定。

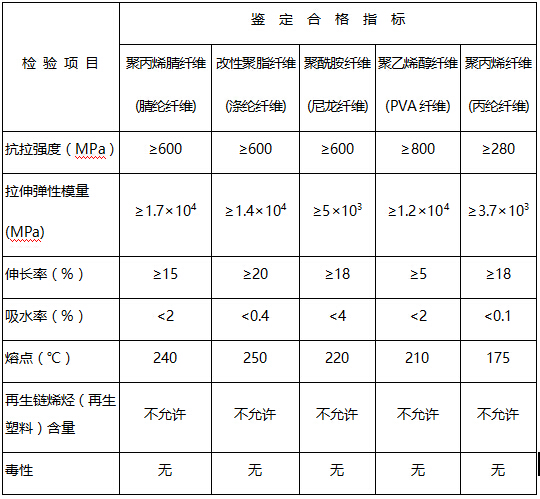

表10.2.1  合成纤维安全性鉴定标准

10.2.3  用于防止混凝土或砂浆早期塑性收缩开裂的合成纤维，其纤维体积率一般应控制在0.1%～0.4%范围内；若有特殊要求，应通过试配确定。用于混凝土或砂浆增韧的合成纤维，其纤维体积率应控制在0.5%～1.5%范围内；在能达到设计要求的情况下，应采用较低的纤维体积率。

10.2.4  采用合成纤维增韧的硬化混凝土或砂浆，其安全性鉴定应符合下列规定：

    1  混凝土强度等级和砂浆强度等级应分别不低于C20和M10；

    2  按本规范附录N确定的弯曲韧性指标——剩余强度指数RSI应不小于40%；

    3  硬化混凝土或砂浆的抗冻性应分别符合现行国家标准《混凝土结构设计规范》GB 50010和《砌体结构设计规范》GB 50003的有关要求；

    4  合成纤维改性混凝土的强度等级，应按普通混凝土的强度等级确定。但当纤维掺率大于0.5％时，应按普通混凝土的强度等级降低一级采用。

上一篇 10.1  一般规定

下一篇 11.1  一般规定

原文链接http://www.shhorse.com/Article/102hcxswgxh_1.html

（本文系悍马加固材料原创，转载请注明出处，并于本人联系，如有侵权，后果自负。）
