欢迎您来到上海悍马建筑官方网站! 联系悍马收藏网站在线留言网站地图ENGLISH工程信息下载工程信息下载

悍马加固材料

畅销全球76国19年加固材料行业国际大品牌

连续9年获得《中国人保》承保24h咨询热线
400-012-6012

服务号服务号

热门关键词搜索: 灌注胶粘钢胶加固材料大全植筋胶碳纤维布

当前位置:首页 » 悍马加固材料资讯中心 » 技术篇 » <附录M 胶接试件耐疲劳应力作用能力测定方法>50728-2011

<附录M 胶接试件耐疲劳应力作用能力测定方法>50728-2011

文章出处:悍马加固材料人气:298发表时间:2017-08-30 18:30:00【

M.1  适用范围

M.1.1  本方法适用于测定标准剪切试件在规定的试验条件下的胶粘剂拉伸剪切疲劳强度。

M.1.2  采用本方法测定胶粘剂拉伸剪切疲劳强度时,其频率可根据用户的要求确定。当频率未规定时,本方法推荐的频率为40Hz,最大应力为3.0MPa,应力比为5:1。

M.2  试验设备

M.2.1  试验机应能施加正弦波形的循环荷载。试验机应配有适宜的夹具,能牢固地夹住试件,并便于试件与荷载轴线对中。荷载应精确至±2%。

M.3  试件

M.3.1  试件形状和尺寸如图M.3.1所示,允许任选一种。

M.3.2  试件数目至少为25个。

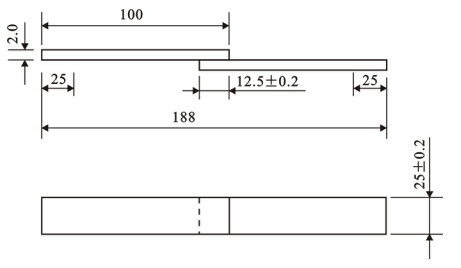

a  单搭接试件

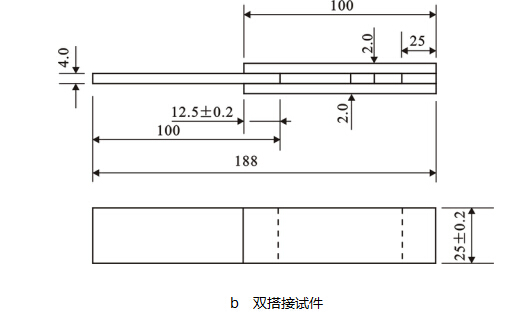

b  双搭接试件

图M.3.1  试件形式和尺寸(mm)

M.4  试验步骤

M.4.1  试件预处理

    试件应在(23±2)℃和(50±5)%RH的室内环境中,进行试验状态调节,且不少于16h。

M.4.2  试件安装

    将试件置于试验机夹具中牢固地夹紧,试件轴线与夹头轴线应呈一直线,夹头棱边距搭接头棱边为25mm。

M.4.3  施加荷载

    按M.1.2的规定值,施加交变荷载并定时检查,试验应连续进行到试件破坏或直至所施加的循环应力次数达到最大要求。

M.4.4  记录破坏时的循环次数和相应荷载以及每个试件的破坏情况。

M.5  试验报告

M.5.1  试验报告应包括下列内容:

    1  胶的品牌、型号及批号;

    2  试验设备型号;

    3.  试件数量及编号;

    4  试验环境的温、湿度;

    5  频率、最大应力及应力比;

    6  破坏或停止试验时的循环次数和相应荷载;

    7  每个试件的破坏情况;

    8  试验人员、校核人员和试验日期与时间。

上一篇 附录L  结构胶粘剂热老化性能测定方法

下一篇 附录N  混凝土对混凝土粘接的压缩抗剪强度测定方法及评定标准


原文链接http://www.shhorse.com/Article/flmjjsjndpl_1.html

(本文系悍马加固材料原创,转载请注明出处,并于本人联系,如有侵权,后果自负。)
