常用锚栓类型及破坏模式

文章出处:悍马加固材料人气:3012发表时间:2018-11-08 11:09:00【

一、常用锚栓类型

1.1机械锚栓是指利用锚栓与锚孔之间的摩擦作用或锁键作用形成锚固的锚栓。机械锚栓按照其适用范围可分为两种:适用于开裂混凝土和不开裂混凝土的机械锚栓及适用于不开裂混凝土的机械锚栓;按照其工作原理可分为两类:膨胀型锚栓和扩底型锚栓。

1.2膨胀型锚栓是指利用膨胀件挤压锚孔孔壁形成锚固作用的锚栓(图A.1.2-1、图A.1.2-2)。

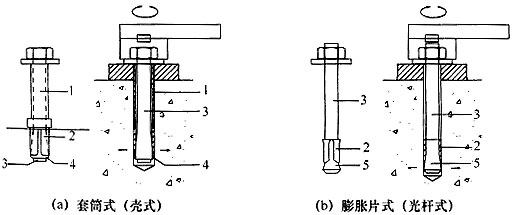

图A.1.2-1 扭矩控制式膨胀型锚栓示意

1—套筒;2—膨胀片;3—螺杆;4—内螺纹活动锥;5—膨胀锥头

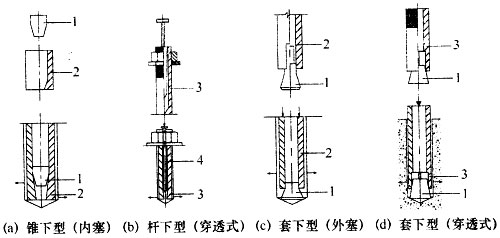

图A.1.2-2 位移控制式膨胀型锚栓示意

1—膨胀锥;2—内螺纹膨胀套筒;3—外螺纹膨胀套筒;4—膨胀杆

1.3扩底型锚栓是指通过锚孔底部扩孔与锚栓膨胀件之间的锁键形成锚固作用的锚栓。根据扩孔工序的先后,扩底型锚栓可分为模扩底普通锚栓和自扩底专用锚栓(图A.1.3)。

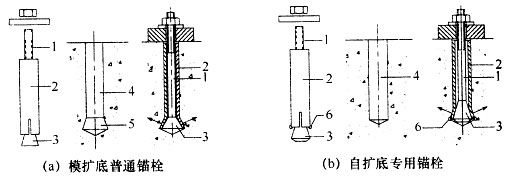

图A.1.3 扩底型锚栓示意

1—螺杆;2—膨胀套筒;3—膨胀锥头;4—直孔;5—扩孔;6—刀头

1.4化学锚栓是指由金属螺杆和锚固胶组成,通过锚固胶形成锚固作用的锚栓。化学锚栓按照其适用范围可分为两种:适用于开裂混凝土和不开裂混凝土的化学锚栓及适用于不开裂混凝土的化学锚栓。按照受力机理可分为两种:普通化学锚栓和特殊倒锥形化学锚栓(图A.1.4)。特殊倒锥形化学锚栓,在安装时通过锚固胶与倒锥形螺杆之间滑移可形成类似于机械锚栓的膨胀力。

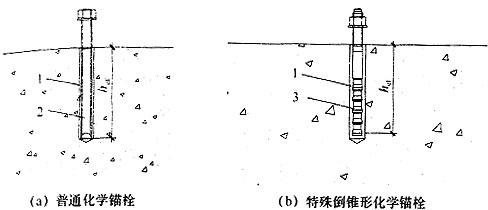

图A.1.4 化学锚栓示意

1—锚固胶;2—标准螺纹全牙螺杆;3—倒锥形螺杆

1.5植筋是指以专用的有机或无机胶粘剂将带肋钢筋或全螺纹螺杆种植于混凝土基材中的一种后锚固连接方法(图A.1.5)。


二、后锚固连接破坏模式

2.1锚栓钢材破坏是指锚栓或植筋钢材被拉断、剪坏或复合受力破坏形式(图A.2.1)。


图A.2.1 锚固钢材破坏示意

2.2混凝土锥体破坏是指锚栓受拉时混凝土基材形成以锚栓为中心的倒锥体破坏形式(图A.2.2)。


图A.2.2 混凝土锥体受拉破坏示意

2.3混合型破坏是指普通化学锚栓受拉时形成以基材表面混凝土锥体及深部粘结拔出的组合破坏形式(图A.2.3)。


图A.2.3 混合型受拉破坏示意

2.4混凝土边缘破坏是指基材边缘受剪时形成以锚栓轴为顶点的混凝土楔形体破坏形式(图A.2.4)。

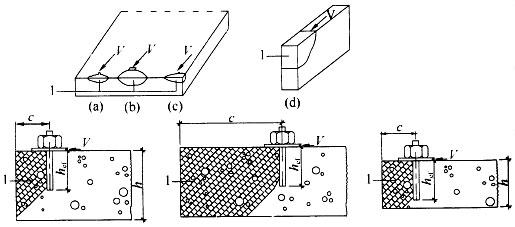

图A.2.4 混凝土边缘楔形体受剪破坏示意

1—混凝土破坏区

2.5剪撬破坏是指中心受剪时基材混凝土沿反方向被锚栓撬坏(图A.2.5)。


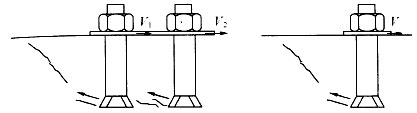

图A.2.5 基材剪撬破坏示意

2.6劈裂破坏是指基材混凝土因锚栓膨胀挤压力而沿锚栓轴线或若干锚栓轴线连线的开裂破坏形式(图A.2.6)。


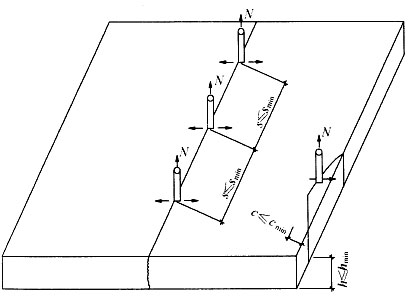

图A.2.6 基材劈裂破坏示意

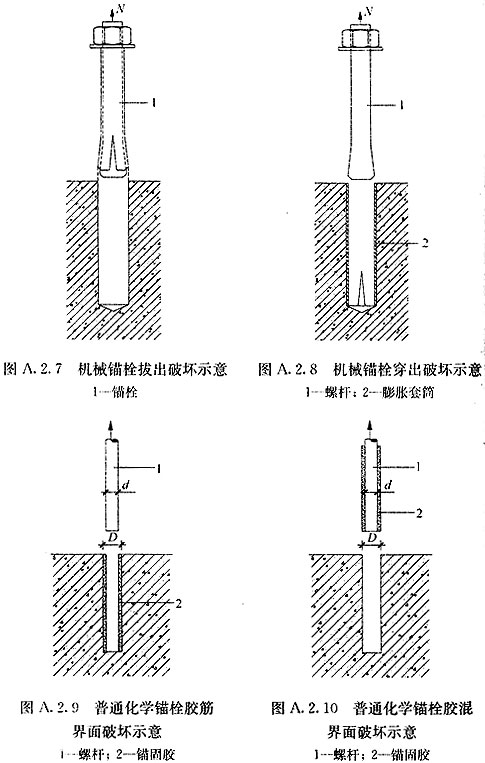

2.7拔出破坏是指拉力作用下锚栓整体从锚孔中被拉出的破坏形式(图A.2.7)。

2.8穿出破坏是指拉力作用下锚栓膨胀锥从套筒中被拉出而膨胀套筒仍留在锚孔中的破坏形式(图A.2.8)。

2.9胶筋界面破坏是指普通化学锚栓受拉时,沿锚固胶与螺杆界面的拔出破坏形式(图A.2.9)。

2.10胶混界面破坏是指普通化学锚栓受拉时,沿锚固胶与混凝土孔壁界面的拔出破坏形式(图A.2.10)。
