后扩底锚栓使用说明书

文章出处:悍马加固材料人气:192发表时间:2016-06-16 13:21:00【

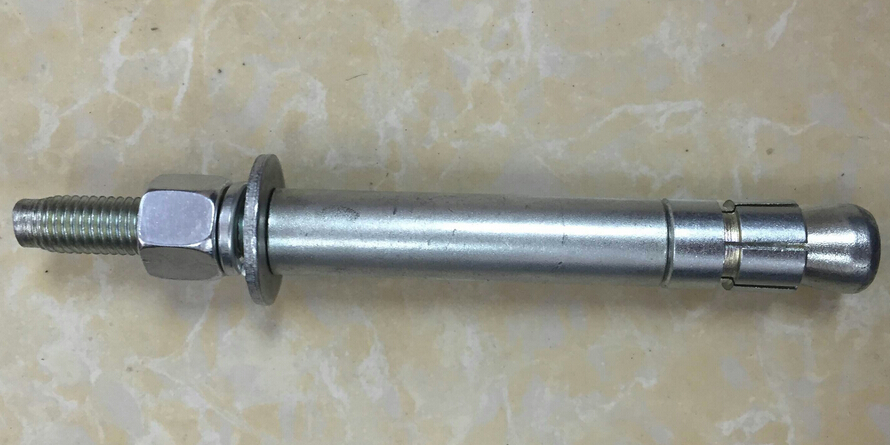

后扩低锚栓

具备真正的内置机械锁键效应的后扩低锚栓,可用于裂缝混凝土(混凝土张力区)上承受相当高的荷载,并可用于承受冲击和地震荷载

功能和效果:

当安卡旋进混凝土孔洞中固定位置时,弹簧压力致使锚栓端部锁键装置自动进入混凝土孔洞中预先扩出的“台阶”中,形成机械的锁键力而非膨胀力,从而保证在混凝土中力的有效传递。

产品特性

●适用于最高安全要求的裂缝混凝土上锚固

●相当高的承载力

●旋紧即可立即承载

●真正的扩低

10.9级钢材

●适用于小边距和小间距

●适应可变的锚固深度和固定物厚度

●可完全拆卸

用途:

悍马后扩底锚栓设计用于安全度要求极其高的场合,例如核电站、工业厂房、输送系统、起重系统中与安全相关的设备设施,也用于民用建筑中极其重要的锚固安装。后扩底锚栓通过全面的认证(可提供报告)和实践应用,能够抵抗震动荷载。冲击荷载,可适应地震地区的各种固定应用。

适用基材:

开裂混泥土和非开裂缝混泥土:C20/25至C50/60

材质:

M10~M36:碳钢,Grade 10.9,镀锌

M10~M20:不锈钢,Grade A4-80

安装流程:

1.先用普通的冲击钻根据要安装锚栓的规格型号来进行钻孔,确定钻孔直径和深度。

2.采用扩孔钻头进行二次扩孔。

3.采用手动泵或气动泵来进行清孔,孔必须清理干净。

4.安装前,先将各个组建拧紧。保证没有松动,然后将锚栓插入成型孔中。

5.在螺栓上用卡具把螺栓卡住保证螺杆不转动。使用扭力扳手拧紧螺母。

6.卸下卡具,松开螺母,将要固定的连接件装好,用扭力扳手按照锚栓的规格型号的要求施加扭力,安装完成。

应用:

大型钢结构   桥梁及隧道   工业厂房   核电    起重机

认证:

ETA-04/0099:碳钢,M10~M20

ETA-04/0098:不锈钢(A4),M10~M20

荷载范围:

拉力:Nperm=11.9~320.2 [KN]

剪力:Vperm=26.2~445.8 [KN]
