欢迎您来到上海悍马建筑官方网站! 联系悍马收藏网站在线留言网站地图ENGLISH工程信息下载工程信息下载

悍马加固材料

畅销全球76国19年加固材料行业国际大品牌

连续9年获得《中国人保》承保24h咨询热线
400-012-6012

服务号服务号

热门关键词搜索: 灌注胶粘钢胶加固材料大全植筋胶碳纤维布

当前位置:首页 » 悍马加固材料资讯中心 » 产品篇 » HM-120ML裂缝修补胶使用说明书

HM-120ML裂缝修补胶使用说明书

文章出处:悍马加固材料人气:189发表时间:2016-06-17 10:48:00【

双组分改性环氧树脂类胶粘剂,主要用于与HM-120M裂缝灌缝胶、HM-120L结构灌注胶配套使用,封闭裂缝表面和粘贴灌胶嘴或用于混凝土表面修补及找平施工。

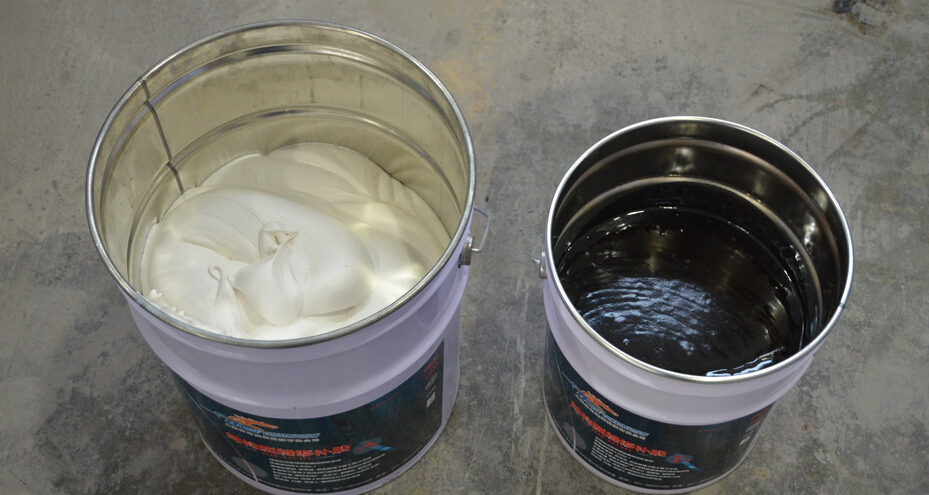

HM-120ML裂缝修补胶

1、 产品特性

改性环氧树脂胶粘剂,初始粘接力高;

常温固化,固化速度快且可根据用户要求调整;

硬化时基本不收缩,强度高,抗老化及耐介质性好;

触变性好,易于涂刮;

配胶比例宽,可操作时间易控制。

2、 应用范围

   与HM-120M灌注胶、HM-120L灌缝胶配套使用,在混凝土裂缝灌浆修补时,封闭裂缝表面和粘贴灌浆嘴,灌注粘贴钢板施工中,封闭周边缝隙;混凝土表面缺陷修补及找平施工等。

3、 技术参数

物理性能

外观

A组分

粘稠膏状体

B组分

粘稠膏状体

   力

   学

   性

   能

钢-钢粘接抗剪强度(Mpa)

25℃

2天

≥15

钢-钢粘接抗拉强度(Mpa)

25℃

2天

≥18

钢-混凝土(C30)抗剪强度

25℃

2天

混凝土(C30)破坏

钢-混凝土(C30)抗拉强度

25℃

2天

混凝土(C30)破坏

耐久性能

人工老化抗剪强度

2000h

强度下降≤10%

4、 操作流程

将需涂刮裂缝修补胶的表面清洁,不得有油污、沙粒及浮尘等并保持干燥;

按照推荐比例配胶,比例为A﹕B=2﹕1,25℃时的可操作时间约为45~60分钟。

随着B剂用量的增加,可操作时间相应缩短。每次配胶量不宜过大,以在可操作时间内用完为准;

按推荐配胶比例称取裂缝修补胶于洁净干燥容器中,用油灰刀或其他专用工具

搅拌至色泽完全一致;

用于灌注裂缝施工时,用油灰刀沿裂缝往复涂刮并均匀涂抹一层厚约1~50px、

宽2~75px的HM-120ML胶泥,注意防止小气泡、沙粒等混入而造成密封不严。用于粘贴注胶嘴时,应注意防止堵塞注胶孔;

用于灌注粘贴钢板施工时,在钢板周边缝隙、螺栓及注浆嘴周围间隙采用抹刀

将裂缝修补胶反复涂刮后密封,直到密实;

裂缝修补胶胶密封施工1天(25℃)后即可进行下一工序施工。

5、 注意事项

施工环境干燥、通风,粘贴面洁净、干燥、无油污;固化环境温度不低于5℃;固化时间根据具体用途不同可进行调整;

本产品施工人员采取必要的安全防护措施(如配戴口罩、手套、护目镜、安全帽等),若不慎弄上皮肤或衣物,可立即用丙酮擦拭干净并用大量清水冲洗;

若不慎误食或溅入眼睛,请立即就医。

6、 运输储存

贮存在环境温度5℃~25℃干燥、清洁的库房内,不得露天堆放或雨淋,不得损坏包装,A、B组分应分开存放,避免混杂。自生产之日起,有效贮存期为12个月;

本品为非危险品,按一般化学建材运输,运输途中不得损坏包装、暴晒或雨淋、不得倾斜或倒置。

此文关键字: 裂缝修补胶 说明书
