【悍马课堂】建筑结构形式详解:膜结构

文章出处:悍马加固材料人气:72发表时间:2016-12-30 17:32:00【

【悍马课堂】建筑结构形式详解:膜结构

定义

膜结构(Membrane)是20世纪中期发展起来的一种新型建筑结构形式,是由多种高强薄膜材料(PVC或Teflon)及加强构件(钢架、钢柱或钢索)通过一定方式使其内部产生一定的预张应力以形成某种空间形状,作为覆盖结构,并能承受一定的外荷载作用的一种空间结构形式。膜结构可分为充气膜结构和张拉膜结构两大类.充气膜结构是靠室内不断充气,使室内外产生一定压力差(一般在10㎜~30㎜水柱之间),室内外的压力差使屋盖膜布受到一定的向上的浮力,从而实现较大的跨度。张拉膜结构则通过柱及钢架支承或钢索张拉成型,其造型非常优美灵活。

材质

膜结构所用膜材料由基布和涂层两部分组成。基布主要采用聚酯纤维和玻璃纤维材料;涂层材料主要聚氯乙烯和聚四氟乙烯。常用膜材为聚酯纤维覆聚氯乙烯(PVC)和玻璃纤维覆聚聚四氟乙烯(Teflon)。PVC材料的主要特点是强度低、弹性大、易老化、徐变大、自洁性差,但价格便宜,容易加工制作,色彩丰富,抗折叠性能好。为改善其性能,可在其表面涂一层聚四氟乙烯涂层,提高其抗老化和自洁能力,其寿命可达到15年左右。Teflon材料强度高、弹性模量大、自洁、耐久耐火等性能好,但它价格较贵,不易折叠,对裁剪制作精度要求较高,寿命一般在30年以上,适用于永久建筑。

特点

重量轻、强度高、防火难燃、自洁性好,不受紫外线影响、抗疲劳、耐扭曲、耐老化、使用寿命长。具有高透光率,热吸收量很少。正是因为这种跨时代的膜材料的发明,使膜结构建筑成为现代化的永久性建筑。

优越性能:自洁性、透光节能性、经济性、艺术性、防火性与抗震性、造型多样性;另外其还具有应用领域广泛、能覆盖大跨度空间及施工周期短的优点。

适用领域

文化设施--展览中心、剧场、会议厅、博物馆、植物园、水族馆等 体育设施--体育场、体育馆、健身中心、游泳馆、网球馆、篮球馆等。商业设施--商场、购物中心、酒店、餐厅、商店门头(挑檐)、商业街等 交通设施--机场、火车站、公交车站、收费站、码头、加油站、天桥连廊等。工业设施--工厂、仓库、科研中心、处理中心、温室、物流中心等景观设施--建筑入口、标志性小品、步行街、停车场等 。索膜结构起源于远古时代人类居住的帐篷。20世纪70年代以后,高强、防水、透光且表面光洁、易清洗、抗老化的建筑膜材料的出现,加之当代电子、机械和化工技术的飞速发展,索膜建筑结构已大量用于滨海旅游、博览会、文艺、体育等大空间的公共建筑上。英国泰晤士河畔的千年穹顶是膜结构体系的标志性建筑,为世界瞩目。索膜结构具有易建、易拆、易搬迁、易更新、充分利用阳光和空气以及与自然环境融合等特长,它是21世纪绿色建筑体系的宠儿。目前,在全球范围内索膜结构无论在工程界还是在科研领域均处于热潮中。近年来,我国建筑市场对索膜建筑技术的需求明显有大幅度增长的趋势,国外各大著名索膜技术公司纷纷登陆我国,刺激了我国索膜建筑事业的发展。随着现代科技的进一步发展,使人类面临着保护自然环境的使命。因此,天然材料和传统的古老建筑材料必将被轻而薄且保温隔热性能良好的高强轻质材料所取代。索膜建筑技术在这项变革中将扮演重要角色,其在建筑领域内更广泛的应用是可以预见的,可谓前程似锦。

特性

膜结构作为一种建筑体系所具有的特性主要取决于其独特的形态及膜材本身的性能。恰由于此,用膜结构可以创造出传统建筑体系无法实现的设计方案。

1.轻质:张力结构自重小的原因在于它依靠预应力形态而非材料来保持结构的稳定性。从而使其自重比传统建筑结构的小得多,但却具有良好的稳定性。建筑师可以利用其轻质大跨的特点设计和组织结构细部构件,将其轻盈和稳定的结构特性有机地统一起来。

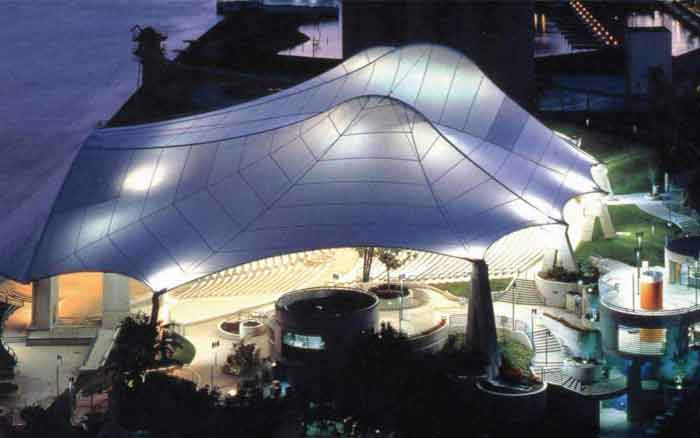

2.透光性:透光性是现代膜结构最被广泛认可的特性之一。膜材的透光性可以为建筑提供所需的照度,这对于建筑节能十分重要。对于一些要求光照多且亮度高的商业建筑等尤为重要。通过自然采光与人工采光的综合利用,膜材透光性可为建筑设计提供更大的美学创作空间。夜晚,透光性将膜结构变成了光的雕塑。

膜材透光性是由它的基层纤维、涂层及其颜色所决定的。标准膜材的光谱透射比在10%~20%之间,有的膜材的光谱透射比可以达到40%,而有的膜材则是不透光的。膜材的透光性及对光色的选择可以通过涂层的颜色或是面层颜色来调节。

通过膜材和透光保温材料的适当组合,可以使含保温层的多层膜具有透光性。即使光谱透射只有几个百分点,膜屋面对于人眼来说依然是发亮和透光的,具有轻型屋面的观感。

3.柔性:张拉膜结构不是刚性的,其在风荷载或雪荷载的作用下会产生变形。膜结构通过变形来适应外荷载,在此过程中荷载作用方向上的膜面曲率半径会减小,直至能更有效抵抗该荷载。

张拉结构的灵活性使其可以产生很大的位移而不发生永久性变形。膜材的弹性性能和预应力水平决定了膜结构的变形和反应。适应自然的柔性特点可以激发人们的建筑设计灵感。

不同的膜材的柔性程序也不相同,有的膜材柔韧性极佳,不会因折叠而产生脆裂或是破损,这样的材料是有效实现可移动、可展开结构的基础和前提。

4.雕塑感:张拉膜结构的独特曲面外形使其具有强烈的雕塑感。膜面通过张力达到自平衡。负高斯膜面高低起伏具有的平衡感使体型较大的结构看上去像摆脱了重力的束缚般轻盈地飘浮于天地之间。无论室内还是室外这种雕塑般的质感都令人激动。

张拉膜结构可使建筑师设计出各种张力自平衡、复杂且生动的空间形式。在一天内随着光线的变化,雕塑般的膜结构通过光与影而呈现出不同的形态。日出和日落时,低入射角度的光线将突现屋顶的曲率和浮雕效果,太阳位于远地点时,膜结构的流线型边界在地面上投入弯弯曲曲的影子。利用膜材的透光性和反射性,经过设计的人工灯光也可使膜结构成为光的雕塑。

5.安全性:按照现有的各国规范和指南设计的的轻型张拉膜结构具有足够的安全性。轻型结构在地震等水平荷载作用下能保持很好的稳定性。

由于轻型结构自重较轻,即使发生意外坍塌,其危险性也较传统建筑结构小。膜结构发生撕裂时,若结构布置能保证桅杆、梁等刚性支承构件不发生坍塌,其危险性会更小。

膜结构的柔性使其在任一荷载作用下均以最有利的形态承载。当然,结构的布置和形状要根据荷载情况来进行设计和调整。设计要确何膜面与其辅助结构协调工作,以避免力在膜面或辅助结构上集中而达结构破坏的临界值。
