欢迎您来到上海悍马建筑官方网站! 联系悍马收藏网站在线留言网站地图ENGLISH工程信息下载工程信息下载

悍马加固材料

畅销全球76国19年加固材料行业国际大品牌

连续9年获得《中国人保》承保24h咨询热线
400-012-6012

服务号服务号

热门关键词搜索: 灌注胶粘钢胶加固材料大全植筋胶碳纤维布

当前位置:首页 » 悍马加固材料资讯中心 » 技术篇 » 既有建筑地基加固9种方法!快速了解!

既有建筑地基加固9种方法!快速了解!

文章出处:悍马加固材料人气:1151发表时间:2016-09-23 12:55:00【

地基加固

上海悍马小编语:在整个建筑结构中,地基结构质量关系到整个建筑的稳定性、安全性和耐久性。因此,在建筑物的施工过程中必须保证地基结构的稳定性,需要结合实际情况和相关规范方法的要求,采用合适的地基加固方法和施工方法,这样建筑物结构的稳定性和质量才能有保障。

地基加固处理方法

1.换填垫层法

适用于浅层软弱地基及不均匀地基的处理。其主要作用是提高地基承载力,减少沉降量,加速软弱土层的排水固结,防止冻胀和消除膨胀土的胀缩。

2.强夯法

适用于处理碎石土、砂土、低饱和度的粉土与粘性土、湿陷性黄土、杂填土和素填土等地基。

3.强夯置换法

适用于高饱和度的粉土,软流塑的粘性土等地基上对变形控制不严的工程,在设计前必须通过现场试验确定其适用性和处理效果。强夯法和强夯置换法主要用来提高土的强度,减少压缩性,改善土体抵抗振动液化能力和消除土的湿陷性。对饱和粘性土宜结合堆载预压法和垂直排水法使用。

4.砂石桩法

适用于挤密松散砂土、粉土、粘性土、素填土、杂填土等地基,提高地基的承载力和降低压缩性,也可用于处理可液化地基。对饱和粘土地基上变形控制不严的工程也可采用砂石桩置换处理,使砂石桩与软粘土构成复合地基,加速软土的排水固结,提高地基承载力。

5.振冲法

分加填料和不加填料两种。加填料的通常称为振冲碎石桩法。振冲法适用于处理砂土、粉土、粉质粘土、素填土和杂填土等 地基。对于处理不排水抗剪强度不小于20kPa的粘性土和饱和黄土地基,应在施工前通过现场试验确定其适用性。不加填料振冲加密适用于处理粘粒含量不大于10%的中、粗砂地基。振冲碎石桩主要用来提高地基承载力,减少地基沉降量,还可用来提高土坡的抗滑稳定性或提高土体的抗剪强度。

6.水泥土搅拌法

分为浆液深层搅拌法(简称湿法)和粉体喷搅法(简称干法)。水泥土搅拌法适用于处理正常固结的淤泥与淤泥质土、粘性土、粉土、饱和黄土、素填土以及无流动地下水的饱和松散砂土等地基。不宜用于处理泥炭土、塑性指数大于25的粘土、地下水具有腐蚀性以及有机质含量较高的地基。若需采用时必须通过试验确定其适用性。当地基的天然含水量小于30%(黄土含水量小于25%)、大于70%或地下水的pH值小于4时不宜采用于法。连续搭接的水泥搅拌桩可作为基坑的止水帷幕,受其搅拌能力的限制,该法在地基承载力大于140kPa的粘性土和粉土地基中的应用有一定难度。

7.高压喷射注浆法

适用于处理淤泥、淤泥质土、粘性土、粉土、砂土、人工填土和碎石土地基。当地基中含有较多的大粒径块石、大量植物根茎或较高的有机质时,应根据现场试验结果确定其适用性。对地下水流速度过大、喷射浆液无法在注浆套管周围凝固等情况不宜采用。高压旋喷桩的处理深度较大,除地基加固外,也可作为深基坑或大坝的止水帷幕,目前最大处理深度已超过30m。

8.预压法

适用于处理淤泥、淤泥质土、冲填土等饱和粘性土地基。按预压方法分为堆载预压法及真空预压法。堆载预压分塑料排水带或砂井地基堆载预压和天然地基堆载预压。当软土层厚度小于4m时,可采用天然地基堆载预压法处理,当软土层厚度超过4m时,应采用塑料排水带、砂井等竖向排水预压法处理。对真空预压工程,必须在地基内设置排水竖井。预压法主要用来解决地基的沉降及稳定问题。

9.石灰桩法

适用于处理饱和粘性土、淤泥、淤泥质土、杂填土和素填土等地基。用于地下水位以上的土层时,可采取减少生石灰用量和增加掺合料含水量的办法提高桩身强度。该法不适用于地下水下的砂类土。

面对这么多的地基加固的方式,加固方式怎么选择呢?依据不同的项目类型,选择的依据可以分为:(1)物理性质(2)力学性质(3)工程特性(4)对应措施(5)换土垫层等内容。

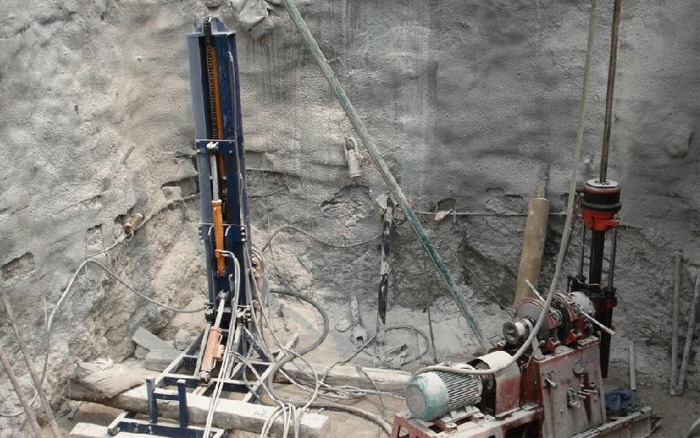

地基加固注浆

房屋地基加固处理,是对建筑整体稳固性保证的重要技术,注浆施工工艺在房屋的地基加固中较好地应用能够使得房屋在稳固性能上进一步提高,使得房屋具有更高的使用性,并能够使得房屋在一定程度上保持较长的使用年限。

注浆法是将某些能固化的浆液注入岩土地基的裂缝或孔隙中,以改善其物理力学性质的方法。注浆的目的是防渗、堵漏、加固和纠正建筑物偏斜。注浆机理有:填充注浆、渗透注浆、压密注浆和劈裂注浆。注浆材料有粒状浆材和化学浆材,粒状浆材主要是水泥浆,化学浆材包括硅酸盐(水玻璃)和高分子浆材。

工艺流程:

钻孔机就位 → 钻孔 → 注泥浆 → 下套管 → 继续钻孔 → 排渣 → 清孔 → 吊放钢筋笼 → 射水清底 → 插入混凝土导管 → 浇筑混凝土 → 拔出导管 → 插桩顶钢筋

地基加固注浆设计要求

1.对软弱土处理,可选用以水泥为主剂的浆液,也可选用水泥和水玻璃的双液型混合浆液。在有地下水流动的情况下,不应采用单液水泥浆液。

2.注浆孔间距可取1.0-2.0m,并应能使被加固土体在平面和深度范围内连成一个整体。

3.浆液的初凝时间应根据地基土质条件和注浆目的确定。在砂土地基中,浆液的初凝时间宜为5-20min;在粘性土地基中,宜为1-2h。

4.注浆量和注浆有效范围应通过现场注浆试验确定,在粘性土地基中,浆液注入率宜为15%-20%.注浆点上的覆盖土厚度应大于2m。

5.对劈裂注浆的注浆压力,在砂土中,宜选用0.2-0.5MPa;在粘性土中,宜选用0.2-0.3MPa。对压密注浆,当采用水泥砂浆浆液时,坍落度宜为25-75mm,注浆压力为1-7MPa。当坍落度较小时,注浆压力可取上限值。当采用水泥水玻璃双液快凝浆液时,注浆压力应小于1MPa。
