水利水电工程高边坡的加固与治理

文章出处:悍马加固材料人气:78发表时间:2016-04-25 13:19:00【

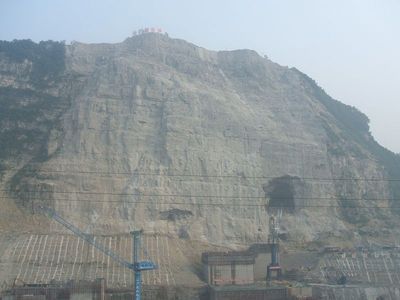

高边坡的加固与治理

边坡稳定问题是水利水电工程中经常遇到的问题。边坡的稳定性直接决定着工程修建的可行性,影响着工程的建设投资和安全运行。

我国曾有几十个水利水电工程在施工中发生过边坡失稳问题,如天生桥二级水电站厂区高边坡、漫湾水电站左岸坝肩高边坡、安康水电站坝区两岸高边坡、龙羊峡水电站下游虎山坡边坡等等。为治理这些边坡不但耗去了大量的资金,还拖延了工期,成为我国水利水电工程施工中一个比较严峻的问题,有的边坡工程甚至已经成为制约工程进度和成败的关键。我国正在建设和即将建设的一批大型骨干水电站,如三峡、龙滩、李家峡、小湾、拉西瓦、锦屏等工程都存在着严重的高边坡稳定问题。其中三峡工程库区中存在10几处近亿立方米的滑坡体,拉西瓦水电站下游左岸存在着高达700m的巨型潜在不稳定山体,龙滩水电站左岸存在总方量1000万m3倾倒蠕变体等。这些工程的规模和所包含的技术难度都是空前的。因此,加快水利水电边坡工程的科研步伐,开发出一套现代化的边坡工程勘测、设计、施工、监测技术,已经成为水利水电科研攻关的重大课题。

高边坡的地质构造往往比较复杂,影响滑坡的因素也很多,因此,我国广大水电科技人员在与滑坡灾害作斗争的过程中,不断总结经验教训,积极开展科技攻关,总结出了一整套水电高边坡工程勘测、设计和施工新技术,成功地治理了天生桥二级、漫湾、李家峡、三峡、小浪底等工程的高边坡问题。本文仅就水利水电工程岩质高边坡的加固与整治措施作一简要介绍。

1、混凝土抗滑结构的应用

1.1 混凝土抗滑桩

我国在50年代曾在少量工程中试用混凝土抗滑桩技术。从60年代开始,该项技术得到了推广,并从理论上得到了完善和提高。到80年代,高边坡中的抗滑桩应用技术已达到了一定的水平。

抗滑桩由于能有效而经济地治理滑坡,尤其是滑动面倾角较缓时,其效果更好,因此在边坡治理工程中得到了广泛采用。如:天生桥二级水电站于1986年10月确定厂房下山包坝址后,11月开始在厂房西坡进行大规模的开挖,加上开挖爆破和施工生活用水的影响,诱发了面积约4万㎡、厚度约25~40m、总滑动量约140万m3的大型滑坡体。初期滑动速度平均每日2mm,到次年2月底每日位移达9mm.如继续开挖而不采取任何工程处理措施,预计雨季到来时将会发生大规模的滑坡,为此,采取了抗滑桩等一整套治理措施。

抗滑桩分成两排布置在厂房滑坡体上,在584m高程上设置1排,在597m高程平台上设置1排,桩中心距6m,桩深为25~39m,其中心深入基岩的锚固深度为总深度的1/4,断面尺寸为3m×;4m,设置15kg/m轻型钢轨作为受力筋,回填200号混凝土,每根抗滑桩的抗剪强度为12840kn,17根全部建成后,可以承受滑坡体总滑动推力218280kn.第一批抗滑桩从1987年3月上旬开工,5月下旬开始浇筑,6月1日结束。第二批抗滑桩施工是在1987~1988年枯水期内完成的。

抗滑桩开挖深度达3~4m后,在井壁喷30~40cm厚的混凝土。对岩体较好的井壁采用打锚杆、喷锚挂网的方法进行支护,喷混凝土厚度10~15cm。对局部塌方部位增设钢支撑。抗滑桩开挖到设计要求深度后,进行钢筋绑扎和钢轨吊装。

混凝土浇筑采用水下混凝土的配合比,由拌和楼拌和,混凝土罐车运输直接入仓,每小时浇筑厚度控制在1.5m内,特别是在滑动面上下4m部位,还需下井进行机械振捣。在浇到离井口5~7m时,要求分层振捣。每个井口设两个溜斗,溜管长度为10~14m,管径25cm。抗滑桩的建成,对桩后坡体起到了有效的阻滑作用。

天生桥二级水电站厂房高边坡采用打抗滑桩、减载、预应力锚杆、锚索、排水、护坡等综合治理措施后,坡体的监测成果表明:下山包滑坡体一直处于稳定状态,而且有一定的安全储备。

安康水电站坝址区两岸边坡属于稳定性极差的易滑地层,由于对两岸进行了大规模的开挖施工,所形成的开挖边坡最大高度达200余m,单坡段一般高度在30~40m。大量的开挖造成边坡岩体的应力释放,断面暴露,再加上雨水的侵入,破坏了边坡的稳定,致使边坡开挖过程中发生十几处大小不等的工程滑坡,严重地影响了工程的施工,成为电站建设中的重大技术难题。

采用抗滑桩是稳定安康溢洪道边坡的主要手段,在263m高程平台上共设置了9根直径1m的钢筋混凝土抗滑桩,每根桩都贯穿几个棱体,最深的达35m,桩顶嵌入溢洪道渠底板内。为了不干扰平台外侧基坑的施工,桩身用大孔径钻机钻成,孔壁完整,进度较快,两个月就全部完成。这9根抗滑桩按两种工作状态考虑:在溢洪道未形成时,抗滑桩按弹性基础上的悬臂梁考虑,不考虑桩外侧滑面上部岩体的抗力;在溢洪道建成后抗滑桩桩顶嵌入溢洪道底板,此时按滑坡的下滑力考虑。

抗滑桩混凝土标号为r28250号,钢筋为φ40ⅱ级钢。抗滑桩于1982年1月施工,3月完成后,基坑继续下挖,边坡上各棱体的基脚相继暴露。同年11月,在fb75与f22断层构成的棱体下面坡根爆破开挖后,发现在263m高程平台上沿fb75、f22断层及7号抗滑桩外侧近南北向出现小裂缝,且裂缝不断扩大,21天后7号抗滑桩外侧的fb75~f22棱体下滑,依靠7号抗滑桩的支挡,桩内侧山体得以保存。

1.2 混凝土沉井

沉井是一种混凝土框架结构,施工中一般可分成数节进行。在滑坡工程中既起抗滑桩的作用,有时也具备挡土墙的作用。

天生桥二级水电站首部枢纽左坝肩下游边坡,在二期工程坝基开挖浇筑过程中,曾于1986年6月和1988年2月两次出现沿覆盖层和部分岩基的顺层滑动。滑坡体长80m,宽45m,高差35m,最大深度9m,方量约2万m3。为了避免1988年汛后左导墙和护坦基础开挖过程中滑体再度复活,确保基坑的安全施工,对左岸边坡的整体进行稳定分析后,决定在坡脚实施沉井抗滑为主和坡面保护、排水为辅的综合治理措施。

沉井结构设计根据沉井的受力状态、基坑的施工条件和沉井的场地布置等因素决定,沉井结构平面呈“田”字形,井壁和横隔墙的厚度主要由满足下沉重量而定。井壁上部厚80cm,下部厚90cm;横隔墙厚度为50cm,隔墙底高于刃脚踏面1.5m,便于操作人员在井底自由通行。沉井深11m,分成4、3、4m高的3节。

沉井施工包括平整场地、沉井制作、沉井下沉、填心4个阶段。

下沉采用人工开挖方式,由人力除渣,简易设备运输,下沉过程中需控制防偏问题,做到及时纠正。合理的开挖顺序是:先开挖中间,后开挖四边;先开挖短边,后开挖长边。沉井就位后清洗基面,设置φ25锚杆(锚杆间距为2m,深3.5m),再浇筑150号混凝土封底,最后用100号毛石混凝土填心。

沉井工程建成至今,已经受了多年的运行考验。目前,首部边坡是稳定的,沉井在边坡稳定中的作用是明显的。

1.3 混凝土框架和喷混凝土护坡

混凝土框架对滑坡体表层坡体起保护作用并增强坡体的整体性,防止地表水渗入和坡体的风化。框架护坡具有结构物轻,材料用量省,施工方便,适用面广,便于排水,以及可与其他措施结合使用的特点。

天生桥二级水电站下山包滑坡治理采用混凝土护面框架,框架分两种型式。滑面附近框架,其节点设长锚杆穿过滑面,为一设置在弹性基础上节点受集中力的框架系统;距滑面较远的坡面框架,节点设短锚杆,与强风化坡面在一定范围内形成整体。

下山包滑坡北段强风化坡面框架采用50×;50cm、节点中心2m的方形框架,节点处设置两种类型锚杆:在550~560m高程间坡面,滑面以上节点垂直于坡面设置φ36及φ32、长12m砂浆锚杆,在565~580m高程间坡面则设垂直于坡面的φ28、长6m的砂浆锚杆,相应地框架配筋为8φ20和4φ20。框架要求在坡面挖30cm深,50cm宽的槽,部分嵌入坡面内,表层填土并掺入耕植上,形成草本植被的永久护坡。

在岩性较好的部位可采用锚杆和喷混凝土保护坡面。

1.4 混凝土挡墙

混凝土挡墙是治坡工程中最常用的一种方法,它能有效地从局部改变滑坡体的受力平衡,阻止滑坡体变形的延展。

在1986年6月,天生桥二级水电站工程下山包厂址未定之前,由于连降大雨(其降雨量达91.2mm),550m高程夹泥层上面的岩体滑动10余cm,584m高程平台上出现3条裂缝,其中最长一条55m长,2.2cm宽,下错2cm。为此采取了在550m高程浇筑50余m长的混凝土挡墙和打锚杆等措施。

天生桥二级水电站厂房高边坡坡顶设置了混凝土挡土墙,以防止古滑坡体的复活,部分坡面采用浆砌块石护面加固,坡脚680m高程设置混凝土防护墙。

在漫湾水电站边坡工程中也采取了浇混凝土挡墙及浆砌石挡墙、混凝土防掏槽等措施,综合治理边坡工程。

1.5 锚固洞

在漫湾水电站边坡工程中,采用各种不同断面的锚固洞64个,形成较大的抗剪力。在左岸边坡滑坡以前,已完成2m×;2m断面小锚固洞18个,每个洞可承受剪力9000kn.此外,还利用地质探洞回填等增加一部分剪力。由于锚固洞具有一定的倾斜度,防止了混凝土与洞壁结合不实的可能性,同时采取洞桩组合结构的受力条件远较传统悬臂结构合理,可望提供较大的抗力。

2、锚固技术的应用

采用预应力锚索进行边坡加固,具有不破坏岩体,施工灵活,速度快,干扰小,受力可靠,且为主动受力等优点,加上坡面岩体抗压强度高,因此,在天生桥二级、漫湾、铜街子、三峡、李家峡等工程的边坡治理中都得到大量应用。

在漫湾水电站边坡工程中,采用了1000kn级锚索1371根、1600kn级锚索20根、3000kn级锚索859根、6000kn级锚索21根,均为胶结式内锚头的预应力锚索,采取后张法施工。预应力锚索由锚索体、内锚头、外锚头三部分组成。内锚头用纯水泥浆或砂浆作胶结材料,其长度1000kn级为5~6m,3000kn级为8~10m,6000kn级为10~13m;外锚头为钢筋混凝土结构,与基岩接触面的压应力控制在2.0mpa以内。

为提高锚索受力的均匀性,漫湾工程施工单位设计了一种小型千斤顶,采用“分组单根张拉”的方法,如3000kn锚索19根钢绞线,每组拉3根,7次张拉完;6000kn锚索37根,10次张拉完,既简化操作程序,又提高锚索受力均匀性。锚索在补偿张拉时可以用大千斤顶整体张拉(如3000kn锚索),也可继续用分组单根张拉方法(如6000kn锚索),都不会影响锚索受力的均匀性。

在小浪底工程中大规模采用的无粘结锚索具有明显的优点,其大部分钢绞线都得到防腐油剂和护套的双重保护,并且可以重复张拉。由于在施工时内锚头和钢铰线周围的水泥浆材是一次灌入的,浆材凝固后再张拉,因此减少了一道工序,提高了工效,但其价格相对较高。

在高边坡施工过程中为保证开挖与锚固同步施工,必须缩短锚索施工时间,及早对岩体施加预应力,以达到加快工程进度,确保边坡稳定的目的。为此,结合八五科技攻关,在李家峡水电站高边坡开挖过程中,成功将1000kn级预应力锚索快速锚固技术应用于工程中。室内和现场试验表明,采用n-1注浆体和y-1型混凝土配合比可以满足1000kn级预应力锚索各项设计技术指标,而施加预应力的时间由常规的14~28d缩短到3~5d.该项成果对及时加固高边坡蠕变和松弛的岩体具有重要的现实意义,充分体现了“快速、经济、安全”的原则。

三峡永久船闸主体段高边坡工程规模之大、技术难度之高均为国内外边坡工程所罕见,其加固过程中,采取了喷混凝土、挂网锚杆、系统锚杆、打排水孔、设置排水洞、采用3000kn级预应力锚索等综合治理措施,其中,3000kn对穿锚束1924束,在国内尚属首例。系统设计3000kn级预应力对穿锚束1229束,孔深22.1~56.4m,主要分布在南北坡直立墙和中隔墩闸首及上下相邻段。南北坡直立墙布置两排,水平排距10~20m,孔距3~5m,第一排距墙顶8~10m,第二排距底板高20m左右,均于两侧山体排水洞对穿。中隔墩闸首布置3排,排距10m,孔距3.5~6.4m,第一排距墙顶10m。此外,动态设计3000kn级预应力对穿锚束695束,孔深16~66m,主要布置在中隔墩闸室和竖井部位。对穿锚束分为无粘结和有粘结两种型式,其结构主要由锚束束体和内外锚头组成。由于锚索采取对拉锚索的形式,将内锚头放在山体内的排水廊道中,因此,内锚头不再是灌浆锚固端,而是置于廊道内的墩头锚或双向施加张拉的预应力锚。这类加固方式将排水和锚固结合起来,减少了约占锚索长度1/3~1/4的内锚固段,是一种理想的加固形式。
