上海悍马小编语：混凝土是当代主要的土木工程材料之一，在现代工程的建设中发挥着极其重要的作用。它不但具有原料丰富，价格低廉，生产工艺简单的优点，而且兼有抗压强度高、耐久性好以及强度等级范围宽等特点。但在建筑工程中，混凝土出现裂缝问题又是一个普遍存在又难以解决的问题，出现裂缝不但会降低建筑物的抗渗能力，而且还会引起钢筋的锈蚀，混凝土碳化问题，从而影响建筑物的适用性和耐久性。因此，上海悍马建筑科技有限公司在对混凝土裂缝产生的原因进行科学合理分析的基础上形成了自己的一套封缝理论，研发生产了一系列有效处理裂缝的产品，并多次成功实践于现实建筑物。

今年春季，甘肃庆阳某别墅区相关人士联系到我们，希望我司对别墅区框架梁裂缝问题提供解决方案。我司调研员在实地勘察后发现，该工程为三层剪力墙结构（地下一层），该工程于2015年主体验收时发现一层个别框架梁上混凝土出现裂缝，三层顶面部分房间增加一间阁楼。我司分析结论为：该工程作为结构加固，主要为柱、梁粘钢加固及粘贴碳纤维加固。

所用加固材料：上海悍马碳纤维布、上海悍马碳纤维胶、上海悍马结构粘钢胶、上海悍马结构灌注胶

施工工艺

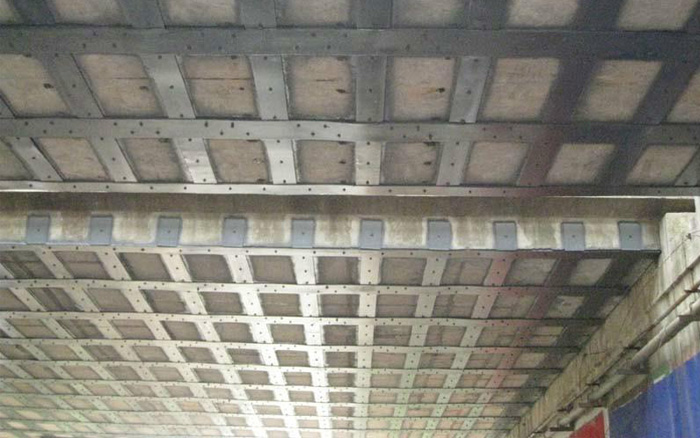

粘钢加固：

定位放线——基层处理（砼、钢面层处理）——钢材下料制作——粘钢部件混凝土上成孔——卸荷——预贴——结构胶调制——钢、砼表面涂胶粘贴——固定加压——固化养护—检验、补胶——验收

粘贴碳纤维加固：

1.混凝土表面处理

混凝土面应凿除粉饰层，油污、污物等，然后用角磨机磨去1~2mm厚表层，混凝土构件转角处应进行倒角处理，打磨完毕用压缩空气吹净浮沉，用棉布蘸丙酮试净表面，保持干燥备用。若被补强的混凝土存在裂缝，应先视裂缝大小选用HM-120M灌注胶或HM-120L灌缝胶灌注后再进行补强。

2.底胶施工

施工时，底胶A、B两组份按规定的配胶比例称重，倒入洁净容器内并搅拌均匀（搅拌时沿同一方向搅拌，尽量避免混入空气形成气泡。用毛刷或滚筒刷在混凝土表面均匀涂刷，胶表层干燥以后，可视具体情况进行多次涂刷，但是涂层厚度不超过0.4mm，并不得漏刷或有流淌、气泡，等胶固化后（固化时间视现场气温而定，以手指触感干燥为宜，一般不小于2小时），再进行下一道工序。）每次配制的皎液应在胶的适用期内一次用完。

3.找平施工

混凝土表面气孔及缺陷应使用找平胶补平。存在凹陷部位时，将配置好的找平胶用刮刀嵌刮进行修补填平，模板接头等出现高度差的部位应用找平胶填补，尽量减少高差。转角的处理，应用找平胶将其补为光滑的圆弧，半径不小于20mm。找平胶须固化后（固化时间视现场气温而定，以手指触感干燥为宜，一般不少于2小时），方可进行下一道工序。

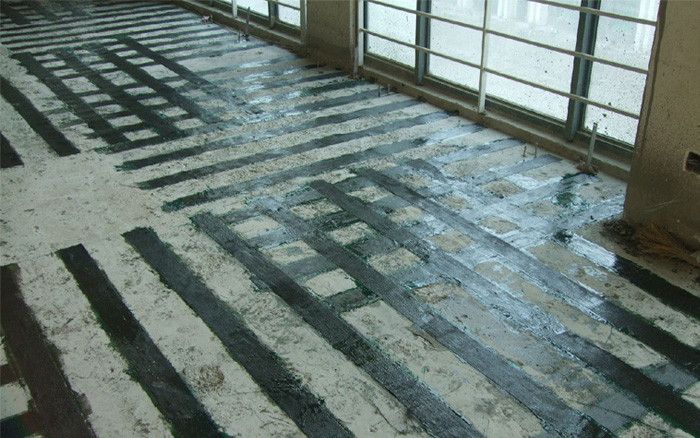

4.碳纤维布的粘贴

将碳纤维浸渍胶均匀涂抹于被粘贴部位，拐角部位适当多涂抹一些。将碳纤维布拉紧对齐后粘贴，用塑料刮板 或滚筒（用去掉外边绒毛的涂料滚筒即可），沿同一方向反复滚压，直至胶料渗出。然后在碳纤维布外表面也均匀涂抹浸渍胶，并反复滚压，使浸渍胶双向充分浸润碳纤维布。若多层粘贴，待手指触感干燥，可进行下一层粘贴。碳纤维布若需搭接，搭接长度不宜小于100mm。

5.固化养护

施工完成后24小时内防止雨淋或受潮，并注意保护，防止硬物碰伤施工表面。平均气温20~25℃，固化时间不得少于3天；平均气温为10℃，固化时间不得少于7天。

6.检验

碳纤维布的实际粘贴面积不应少于设计面积，位置偏差不应大于10mm。碳纤维布与混凝土之间的粘结质量，可用小锤轻轻敲击或手压碳纤维布表面的方法检查，总有效粘结面积不应低于95%。当碳纤维布的空鼓面积不大于100 cm2时，可采用针管注胶的方法进行修补。当空鼓面积大于100 cm2时，宜将空鼓部位的碳纤维布切除，重新搭接粘贴等量的碳纤维片材，搭接长度不应小于100mm。必要时可采用正拉实验对施工质量进行现场抽样检查。

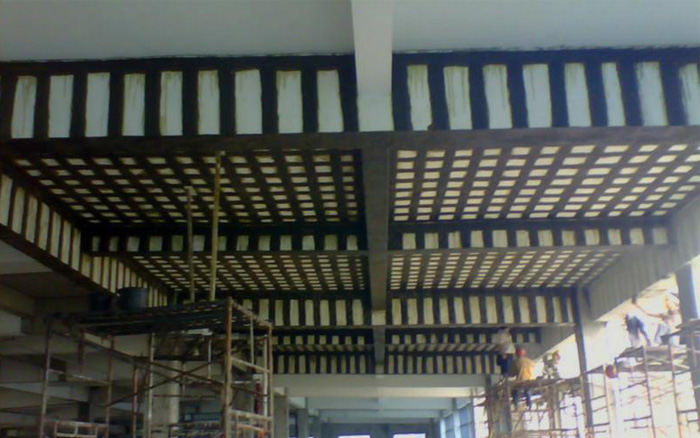

在现场施工时，由于施工部位分散且工程量大，粘钢加固技术要求高，这就为操作增加了难度。令人欣慰的是，施工方合理组织，确保质量，按期完成了加固工程。
