纤维片材加固砌体结构标准施工流程图文做法!吐血整理!

文章出处:悍马加固材料人气:-发表时间:2018-10-29 14:02【

纤维片材加固

图1

一、一般规定

1)施工应遵循下列工序进行:

1.施工准备;

2.砌体表面处理;

3.找平;

4.涂刷底胶;

5.涂刷粘结胶或浸渍

6.粘贴纤维片材;

7.表面防护。

2)胶粘剂配制时应按产品使用说明中规定的配比称量,用搅拌器均匀搅拌至色泽均匀。搅拌用容器内及搅拌器上不得有油污及杂质。

【说明】油污及杂质会影响胶粘剂性能,应注意搅拌用容器和搅拌器的清洁。目前,市场上用于工程结构加固的胶粘剂主要由两组分按一定比例配置或单一组分配置。因此,胶粘剂均应按供应商提供的说明书进行配制。

3)施工温度应符合配套胶粘剂的使用规定。

4)施工时的环境湿度不宜大于70%。

【说明】为保证粘贴质量,施工现场的环境温度必须符合胶粘剂的使用溫度。如果不能满足,必须采取措施使其满足要求后再进行粘贴。

5)粘贴纤维片材时,应按配套胶粘剂的使用要求控制施工时间。

6)施工过程中应避免纤维片材的弯折。

【说明】施工过程中纤维片材弯折会影响应力传递,从而影响加固效果。因此,在施工过程中应避免纤维片材弯折。

二、施工

1)应选用符合下列表格规定的纤维片材和粘结材料,配备相应的施工机具。

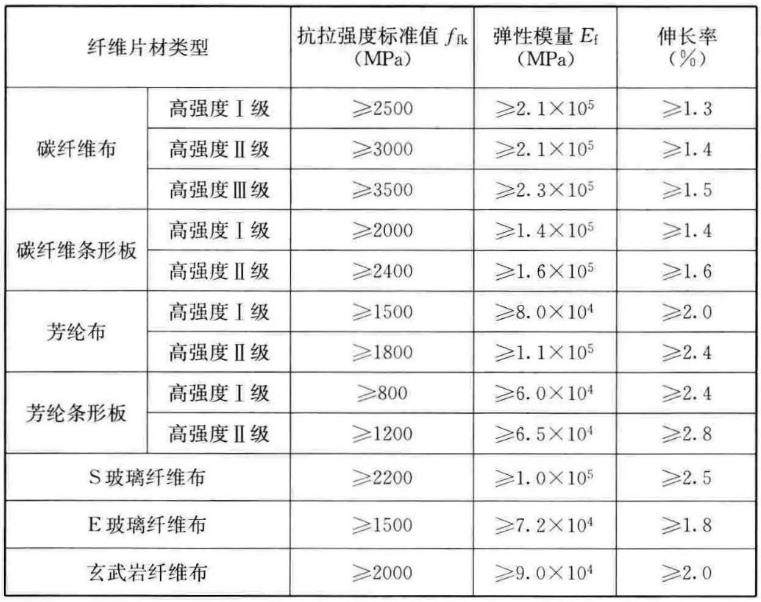

图2 纤维片材的力学性能指标

图2 纤维片材的力学性能指标

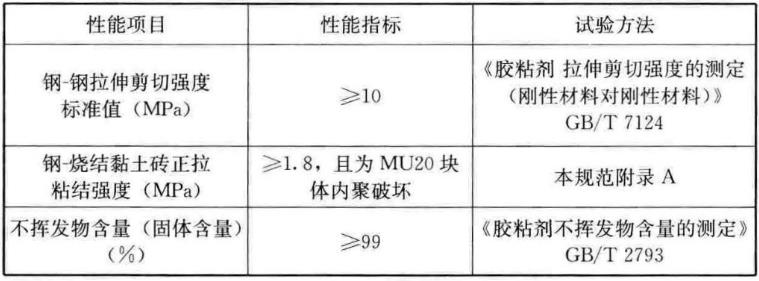

图3 底胶、浸渍胶和粘结胶性能指标

图3 底胶、浸渍胶和粘结胶性能指标

【说明】随着纤维生产技术的日益发展,纤维片材的力学性能和质量日益得到改善,加固用的纤维种类也越来越多,为了更好地利用这类材料,加固前应检查纤维片材及胶粘剂产品证书和检测报告,杜绝设计与实际使用的加固材料不同。

砌体结构加固工程中不得使用不饱和聚酯树脂、醇酸树脂等胶粘剂。底胶应与浸渍胶、粘结胶相适配。

纤维片材加固

图4

2)加固施工前宜卸除作用在结构上的活荷载。

【说明】被加固结构上荷载对加固效果有一定影响。因此,加固施工前宜卸除作用在结构上的活荷载。

3)砌体粘贴表面处理应符合下列规定:

1.应凿除被加固砌体结构的抹灰层,当砌体粘贴表面出现风化、疏松和腐蚀等劣化现象时,应予清除;

2.被加固砌体存在裂缝、孔洞等缺陷时,应按设计进行灌缝或封闭处理;

3.砌体粘贴表面应清理干净并保持干燥。

【说明】为了保证砌体结构与纤维片材之间的可靠粘结,在粘贴纤维片材前,应将砌体粘贴表面的抹灰层及发生风化、疏松和腐蚀的部位清除干净。同时,为了避免由于被加固砌体裂缝等引起的二次裂缝,需要对被加固砌体裂缝进行灌缝或封闭处理。

4)砌体粘贴表面找平应符合下列规定:

1.应按国标规定的性能指标要求配备找平材料;

2.采用找平材料对砌体灰缝、表面凹陷部位填补平整,且不应有棱角。

纤维片材加固

图5

5)涂刷底胶应符合下列规定:

1.应按产品使用说明配制底胶,其性能指标应符合图3的规定;

2.应在找平材料表面干燥后涂刷底胶;

3.应采用滚筒刷或毛刷将底胶均匀涂抹于砌体表面。底胶表面指触干燥后,应立即粘贴纤维片材。

【说明】胶的指触干燥是指刚达到凝胶的状态,即在施工现场通过手指触摸胶表面有凝胶的感觉、但不会粘附胶的状态。

6)粘贴纤维布应按下列步骤和要求进行:

1.应按设计尺寸裁剪纤维布;

2.应配制并在加固部位均匀涂抹浸渍胶;

3.粘贴纤维布时,应采用专用滚筒顺纤维方向多次滚压,挤除气泡,使浸渍胶充分浸透,滚压应按顺序从一个方向滚压或由中间向两边滚压,且不得损伤纤维;

4.当粘贴多层纤维布时,应重复步骤1-3,且在纤维布表面浸渍胶指触干燥后立即进行下一层的粘贴;

5.在最后一层纤维布的表面均匀涂抹浸渍胶,不得有漏涂或不饱满之处。

【说明】浸渍胶的作用是将纤维片材固定在同一个平面、保护纤维片材以及使纤维丝协同受力,因此,应使其充分浸透纤维片材。用专用滚筒碾压纤维片材时,可以向一个方向,也可以从中间向两个方向滚动,但不允许来回反复滚动,以免损伤纤维,影响粘贴质量。

从浸渍胶表面指触干燥到完全固化期间进行下一步工序施工,粘结效果最好;当有试验依据时,也可以在浸渍胶完全固化后粘贴纤维片材。

在最后一层纤维布表面均匀涂抹浸渍胶,可以保证浸渍胶充分浸透纤维片材。

纤维片材加固

图6

7)粘贴纤维板应按下列步骤和要求进行:

1.应按设计尺寸裁剪纤维板;

2.当采用表面未经粗糙化处理的纤维板时,应将纤维板粘贴面进行粗糙化处理;

3.应配制并涂抹纤维板粘结胶;应将纤维板粘贴面擦拭干净,并立即涂抹配制好的纤维板粘结胶,胶层应呈凸起状,最小厚度不宜小于2mm;

4.应将涂有粘结胶的纤维板轻压粘于设计粘贴位置,采用橡皮滚筒顺纤维方向均匀滚压,应保证密实;

5.当粘贴两层纤维板时,应采用连续粘贴方式。底层纤维板的两面均应粗糙并擦拭干净。当不能立即粘贴下一层纤维板时,在开始粘贴纤维板前应对底层纤维板重新进行清理。

【说明】为保证加固效果,应按设计尺寸切割纤维板。切割的工具可以采用钢锯、砂轮机或盘式金刚石切割刀等。板材不能重叠搭接,所以应在切割前确定实际长度,避免材料浪费。

纤维板表面干净、粘贴胶均匀充裕,可保证粘结质量;当粘贴两层纤维板时,对底层纤维板两个面进行粗糙化处理,以保证粘结质量。

8)在粘贴纤维片材完成且加固粘结材料完全固化后应进行表面防护,表面防护施工应符合现行国家标准《建筑防腐蚀工程施工规范》GB 50212的有关规定,且应保证防护材料与纤维片材可靠粘结。

【说明】表面防护是保护加固砌体结构的纤维片材及胶粘剂免受外界不利环境的侵害。对有防护要求的砌体结构,应采取相应的防护措施。

纤维片材加固

图7

三、施工安全

1)纤维片材配套胶粘剂的原料应密封储存,远离火源,避免阳光直接照射。

2)胶粘剂配制和使用场所应保持通风良好。

3)现场施工人员应采取劳动保护措施。

4)当加固施工采用碳纤维片材时,应远离电气设备及电源或采取可靠的防护措施。
