欢迎您来到上海悍马建筑官方网站! 联系悍马收藏网站在线留言网站地图ENGLISH工程信息下载工程信息下载

悍马加固材料

畅销全球76国19年加固材料行业国际大品牌

连续9年获得《中国人保》承保24h咨询热线
400-012-6012

服务号服务号

热门关键词搜索: 灌注胶粘钢胶加固材料大全植筋胶碳纤维布

当前位置:首页 » 悍马加固材料资讯中心 » 植筋胶加固锚固 » 需要加固的混凝土裂缝,是先加固还是先修补裂缝呢?

需要加固的混凝土裂缝,是先加固还是先修补裂缝呢?

文章出处:悍马加固材料人气:746发表时间:2017-04-20 11:29:00【

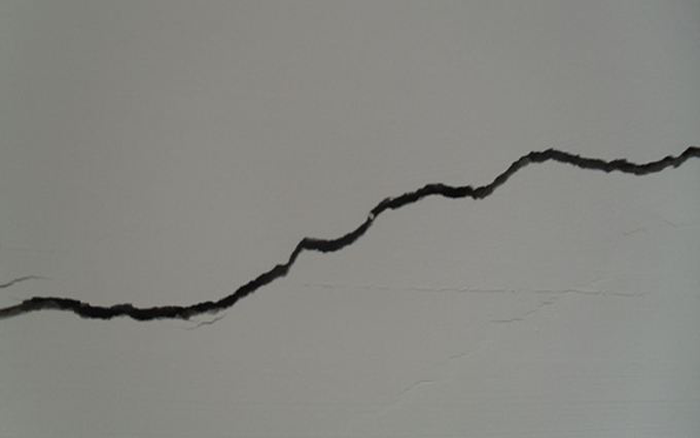

 混凝土裂缝

我们对混凝土裂缝有了很深的认知之后,比如了解了混凝土裂缝形成的各种原因、解决混凝土的各种措施、怎么加固会减少甚至限制混凝土裂缝、怎么检测裂缝修补质量。深读这些之后,咱们的心都更加的平静,就不会再谈“裂缝”色变了。那,你了解多少?

需要进行加固的,是先修补裂缝还是先加固呢?

根据《建筑结构加固工程施工质量验收规范》GB50550-2010第18章节:混凝土及砌体裂缝修补工程。“对影响结构、构件承载力的裂缝以及地基不均匀沉降引起的裂缝,如果需要进行裂缝修补,应先采取必要的加固措施,在消除了裂缝起因或在裂缝停止发展后,再进行修补施工才能收到设计所要求达到的效果”

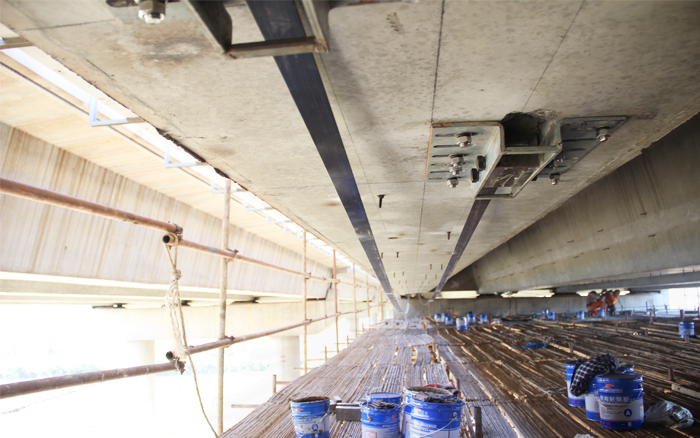

裂缝加固

为什么要修补裂缝?

(1)抵御诱发钢筋锈蚀的介质侵入,延长结构实际使用年数;
(2)通过补强保持结构、构件的完整性;
(3)恢复结构的使用功能,提高其防水、防渗能力;
(4)消除裂缝对人们形成的心理压力;
(5)改善结构外观。

混凝土裂缝有几种存在的状态?

静止裂缝:形态、尺寸和数量均已稳定不再发作的裂缝。修补时,仅需依据裂缝的粗细选择裂缝修补材料和方法。

活动裂缝:宽度在现有环境和工作条件下始终不能保持稳定,易随着结构构件的受力、变形或环境温度、湿度的变化而时张时闭的裂缝。修补时,应先消除其成因,并观察一段时间,确认稳定后,再依据静止裂缝的处理方法修补;若不能能完全消除裂缝的成因,但确认对结构、构件的安全性不构成危害时,可使用具有弹性和柔性的材料进行修补。

尚在发展的裂缝:长度、宽度或数量尚在发展,但经历过一段时间会终止的裂缝。对此类裂缝应待其停止发展后,在进行裂缝修补或者加固

裂缝修补的一般工序应符合哪些规定?

(1)裂缝检查

(2)制定修补技术方案

(3)清理、修整原构件、结构

(4)界面处理以及原结构的含水率控制

(5)裂缝修补施工

(6)修补质量检验

裂缝修补材料有哪些?

(1)改性环氧树脂类、改性丙烯酸酯类、改性聚氨酯类的修补胶液,包括配套的打底胶、修补胶、聚合物注浆料等合成树脂类修补材料,适用于裂缝的封闭和补强,可采用表面封闭法、注射法或压力注浆法进行修补。修补裂缝的胶液和注浆料的安全性能指标,应符合国家现行标准《工程结构加固材料安全性鉴定技术规范》GB50728的规定。

(2)无流动的有机硅酮、聚硫橡胶、改性丙烯酸酯、聚氨酯等柔性的嵌缝密封胶类修补材料,适用于活动裂缝的修补,以及混凝土与其他材料接缝界面干缩性裂缝的封堵。

(3)超细无收缩水泥注浆料、改性聚合物水泥注浆料以及不回缩微膨胀水泥等的无机胶凝材料类修补材料,适用于大于1mm的静止裂缝的修补。

(4)无碱玻璃纤维、耐碱玻璃纤维或高强度玻璃纤维织物、炭纤维织物或芳纶纤维等的纤维复合材和其适配的胶黏剂,适用于裂缝表面的封护与增强。

环氧树脂裂缝修补材料的种类?

(1)裂缝修补胶

0.15mm以下裂缝可以使用悍马裂缝修补胶;要求能够查看裂缝封闭情况,建议选择透明裂缝修补胶,透明裂缝修补胶是裂缝修补胶的升级版本,用料更加的节省,而且还采用可视化技术,可直接观察测量裂缝的宽度、长度、走向等外观,还能对裂缝进行计量测量,更方便今后的跟踪和回访,我们更加能清楚的观察裂缝以后的发展变化状况,以便我们能及时控制裂缝,控制无害裂缝,不让无害裂缝转变为有害裂缝。

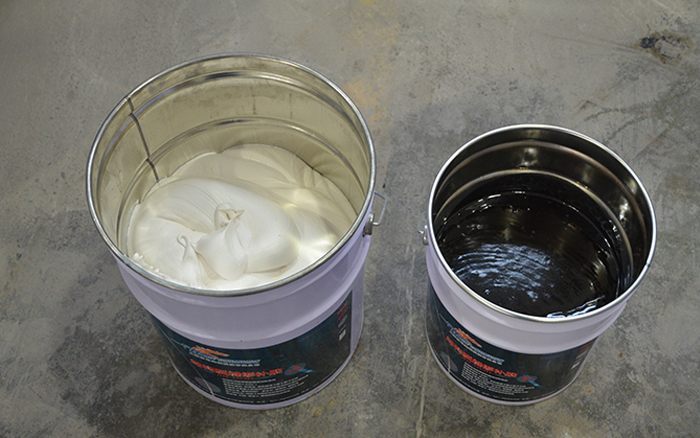

裂缝修补

(2)灌缝胶

0.15-1mm裂缝可以使用灌缝胶,封闭裂缝后,用专用灌浆设备进行灌胶,灌缝胶的密度极低,渗透力极强,通过灌胶设备能够贯穿裂缝的。悍马灌缝胶还具有显著的特点,冬季不开裂,夏季不流淌;在常温和低温下都具有较好的弹性,随着裂缝的热胀冷缩而相应的收缩。

裂缝修补用灌缝胶

裂缝修补质量检验用哪种方法?应该怎么选择合适的?

(1)超声波法(混凝土构件)

(2)取芯法(混凝土构件)

(3)承水法(现浇楼板或围堰类构筑物)

三种检测方法都可以使用来检测混凝土裂缝修补的质量,但是其中最可靠有效的的就是取芯法,但是它同时也是最难取得试样的一种方法(在钻芯前以超声检测来辅助,探测混凝土内部情况,这样的话取芯的成功率会高很多。芯样的检测以劈裂抗拉强度试验方法为宜,该方法能检测出裂缝修补胶液的粘结强度是否合格);超声法虽然简单,但是必须配合有经验的的搞技术的人员才能操作,而且获得比较可信可靠的结果;承水法虽然也比较可靠,但是有一定的限制,适用范围比较狭窄,仅用于测定现浇楼板、围堰、楼盖类构件的裂缝修补后的防渗漏性能。

因此,选择合适的检测方法,需要依据实际的情况,具体问题具体分析,还需要依据检测单位的实力酌情选用。

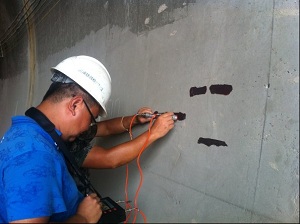

裂缝检测
