重磅!某办公管理楼加固改造方法浅析

文章出处:悍马加固材料人气:66发表时间:2016-12-01 13:34:00【

某办公管理楼加固

《混凝土结构加固设计规范》GB50367-2013中提出了多种加固方法和配套使用的加固技术。在实际工程中,综合考虑各种因素选择合适的加固方法和加固技术是非常重要的。今天,小悍结合一则加固实例浅析加固方法、加固技术的选择和施工注意事项。

工程概况

某工程原为办公管理楼,四层,框架结构,根据业主要求,现改造为娱乐中心的接待楼,主要功能是大堂、前台接待、办公室、小型会议室、KTV包间等。

结构考虑的主要工作是:加设电梯两部;楼梯间位置变动;原楼梯间拆除改为普通办公室,另设楼梯间一处;拆除二层部分梁板,形成内天井;局部加层,增加使用面积;屋面增置设备等。

本工程中采用了增大截面法、外粘型钢加固法、粘贴钢板加固法等加固方法和植筋技术、拆除技术、新旧混凝土界面处理技术等加固技术。该工程现已施工完成、投入运行,达到了预期的效果。

某办公管理楼加固

钢筋混凝土梁的加固

1.钢筋混凝土梁加固方法的选择

由于改变建筑用途或加层设计,导致部分钢筋混凝土框架梁强度不足,需要加固。钢筋混凝土框架梁加固方法的选择是加固设计的第一步,正确的方法应该是这样的:根据新荷载验算梁的抗弯、抗剪能力,当相差不多且梁没有超筋时,首先选择粘贴钢板加固法(或粘贴纤维复合材料加固法);若根据新的荷载情况原梁断面已超筋,则只能选择增大截面加固法和增设支点加固法。而增大截面加固法和增设支点加固法均会对使用空间造成一定的影响,应根据房间净高净空要求综合确定。

本工程选择了粘贴钢板加固法和增大截面加固法,对不同的框架梁进行了加固。

2.增大截面法

增大截面法主要用于截面不足、承载力相差较大、刚度不满足、超筋等情况,是较为简单的、可靠的加固方法。该方法要求施工时保证处理好新旧混凝土的结合面,只有被加固构件界面处理及其粘结质量符合规范要求时,方可考虑新混凝土与原结构协同工作,按整体截面计算设计。

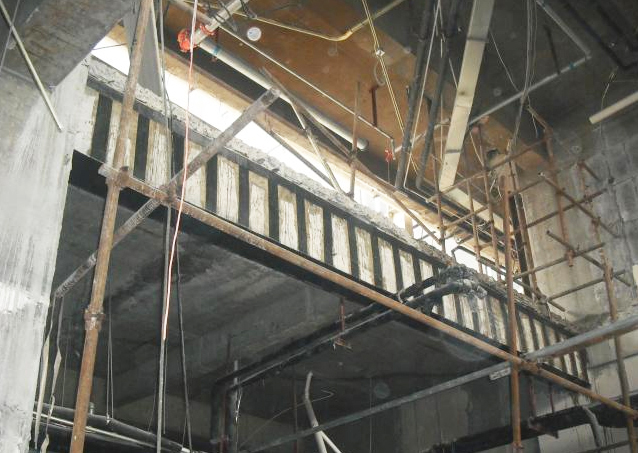

3粘贴钢板加固法

当钢筋混凝土梁截面尺寸足够时,应首选粘贴钢板加固法。但规范规定有个提高的限值,即钢筋混凝土结构构件加固后,其正截面受弯承载力的提高幅度不应超过40%。设计时应考虑二次受力的影响,规范采用折减系数考虑受拉钢板抗拉强度有可能达不到设计值的情况

粘贴钢板的胶粘剂必须采用专门配制的改性环氧树脂胶粘剂。

当采用纤维复合材料替代钢板时,总体设计思路上相同的,但应注意纤维复合材料本身的特性,纤维方向与构件受拉方向应一致,应采用匹配的粘结剂。

4.植筋技术

植筋技术是随着植筋胶的开发利用发展起来的,中国在80年代初已开始应用,九十年代后期,植筋胶引入中国,对植筋技术大面积的推广起了积极作用。

植筋仅承受轴向力,且仅允许按充分利用钢材强度的计算模式进行设计。承重结构植筋的锚固深度必须经设计计算确定,严禁按短期拉拔试验或厂商技术手册推荐值采用。胶粘层改善了钢筋与混凝土的粘结性能,但改善程度不大,采用一般厂商手册推荐的(10~12)d是不安全的,较为理想的状态应达到(20~25)d,锚固深度对于悬挑构件等重要构件应乘以修正系数。对于地震区,应考虑植筋位移延性要求的修正系数。

植筋用胶粘剂必须采用改性环氧类或改性乙烯基酯类的胶粘剂。当植筋的直径大于22mm时,应采用A级胶。

本工程新加柱钢筋、新增梁钢筋等均采用了植筋技术进行处理。

5.力学原理在本工程中的应用

运用力学原理,巧妙布置结构构件,可以起到减少结构内力,节约造价的作用。

结语

梁式构件的加固首先要判断梁的断面是否符合要求;当截面不足或重要构件加固时,应首选增大截面加固法;植筋技术的应用应保证满足锚固长度;应用力学知识合理确定传力方式与传力途径,是结构加固与改造设计中结构工程师应该重视的问题,巧妙应用、处理得当会起到事半功倍的效果。
