欢迎您来到上海悍马建筑官方网站! 联系悍马收藏网站在线留言网站地图ENGLISH工程信息下载工程信息下载

悍马加固材料

畅销全球76国19年加固材料行业国际大品牌

连续9年获得《中国人保》承保24h咨询热线
400-012-6012

服务号服务号

热门关键词搜索: 灌注胶粘钢胶加固材料大全植筋胶碳纤维布

当前位置:首页 » 悍马加固材料资讯中心 » 植筋胶加固锚固 » <4.8 结构胶涉及工程安全的工艺性能要求>GB50728-2011

<4.8 结构胶涉及工程安全的工艺性能要求>GB50728-2011

文章出处:悍马加固材料人气:793发表时间:2017-03-21 11:15:00【

4.8.1  结构胶涉及工程安全的工艺性能,也应作为安全性鉴定的一个组成部分进行检验和鉴定。Ⅰ类胶的检验项目及其合格指标应符合表4.8.1的规定,Ⅱ、Ⅲ类胶的检验项目及其合格指标应按Ⅰ类A级胶的标准采用。

4.8.2  结构胶工艺性能检验的技术细节要求,应符合下列规定:

1  测定结构胶黏度和触变指数用的试样,其拌胶量应以250g为准。

2  当按黏度上升判定法检测受检胶的适用期时,宜以胶的初黏度测值为基值,并按下列规定进行判定:

(1)对一般结构胶:以黏度上升至基值1.5倍的时间,定为该胶的适用期;

(2)对灌注型结构胶:以黏度上升至基值2.5倍的时间,定为该胶的适用期。

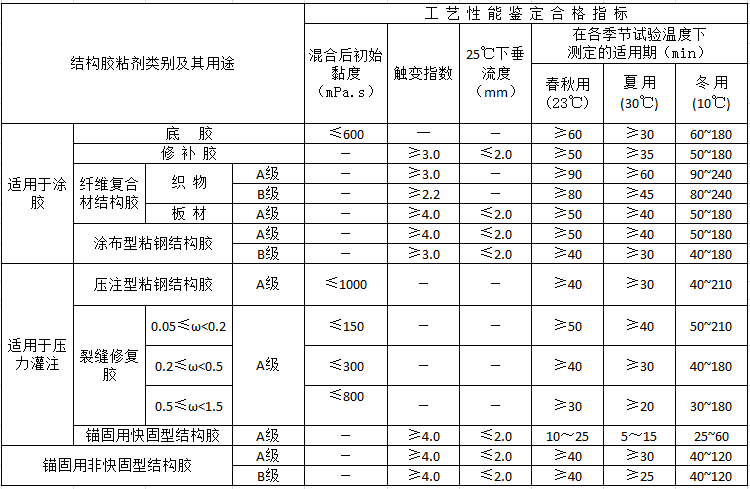

表4.8.1  Ⅰ类结构胶工艺性能鉴定标准

结构胶

注:

1  表中的指标,除已注明外,均是在(23±0.5)℃试验温度条件下测定;

2  表中符号ω为裂缝宽度,其单位为mm;

3  测定胶液垂流度(下垂度)的模具,其深度应为3mm,且干燥箱温度应调节到(25±2)℃。

4  当表4.8.1中仅给出A级胶的指标时,表明该用途不允许使用B级胶。

5  当裂缝宽度ω大于1.5mm时,宜改用裂缝注浆料修补裂缝。

6  结构胶工艺性能各检验项目适用的试验方法标准应符合本规范附录A的规定。

上一篇:<4.7 结构加固用界面胶、底胶和修补胶>GB50728-2011

下一篇:<5裂缝注浆料 一般规定>GB50728-2011
