De、DN、D、d、Φ,管径标注要分清

文章出处:悍马加固材料人气:-发表时间:2018-08-27 09:36【

De、DN、D、d、Φ,管径标注要分清

De、DN、D、d、Φ的含义

1、DN(Nominal Diameter)意思是管道的公称直径,是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。注意:这既不是外径也不是内径。

水、煤气输送钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15、DN50)。

2、De(External Diameter)意思是管道外径,PPR、PE管、聚丙烯管外径,一般采用De标注的,均需要标注成外径*壁厚的形式,例De25×3。

3、D一般指管道内径。

4、d一般指混凝土管内直径 。钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等)。

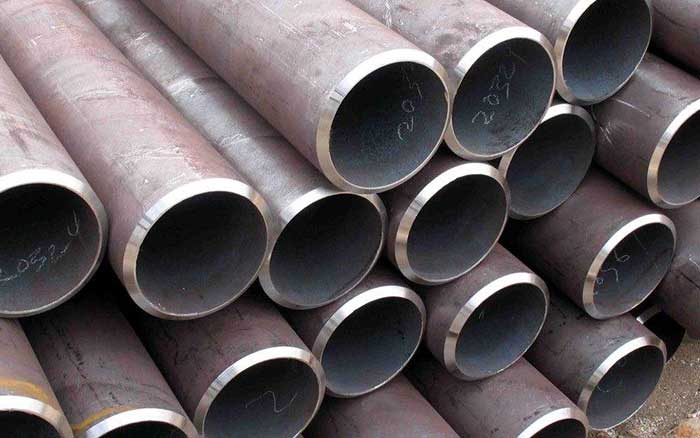

5、Φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚。如:Φ25×3,表示外径25mm,壁厚为3mm的管材。对无缝钢管或有色金属管道,应标注“外径×壁厚”。例如Φ108×4,Φ可省略。中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径×壁厚。例如Φ60.5×3.8。

管径的表达方式

1、水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15、DN50)。

2、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径×壁厚表示(如De108×4、De159×4.5等); 对无缝钢管或有色金属管道,应标注“外径×壁厚”。例如Φ108×4,ф可省略。

3、钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等)。

4、塑料管材,管径宜按产品标准的方法表示。

5、当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。
