工程人必备!钢筋图集速记口诀

文章出处:悍马加固材料人气:-发表时间:2018-04-13 09:54【

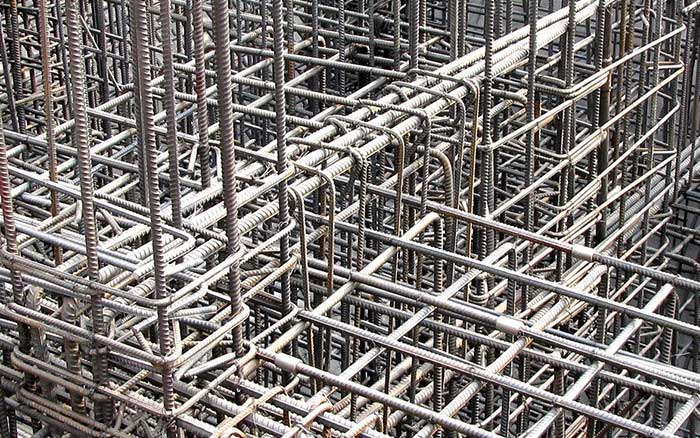

钢筋施工是很重要的工序,在这个过程中有很多细节需要注意,现在,小悍就教大家一套钢筋图集速记口诀,马上get起来!

钢筋图集速记口诀

钢筋锚固插多深——重点弄清伸入点位置。

直弯机械三锚分——直锚,弯锚,机械锚。

斜钩钢板焊短筋——101图集35页3个小图形及说明。

直锚查表按砼号——101图集33~34页。

乘以直径哪类筋——上述两表左列,钢筋种类与直径,根据1,2行砼强度等级。

直锚不够弯锚拐——弯锚拐长15D。

零点四倍才是真——变锚伸入支座水平段0.4D锚固值。

零点七锚记在心——无论抗震非抗震,长度均锚0.7D。

非框架梁直锚短——十二倍D己够深。

构造腰筋十五倍——抗扭腰筋同主筋。

箍筋心法口诀

箍筋鹰钩属必须——钩长十倍平直段,七十五毫不短于,计算料长加3D。

抗剪加密分三种——二倍梁高震一级,二三四级1.5D,非框非震不加密。

复合内箍重叠边——计算内尺费心机,勿忘減去保护层,依照外箍细分析,先去角筋两半径,再除纵根减掉一。包含几格乘上几,至此未完别着急.回头再加两半径,再加型差三毫米

详解:

箍筋鹰钩属必须,从有101图集开始,凡属箍筋,均要求做成135度的斜弯钩。

内净尺寸适宜,箍筋在计算时,可按外包尺寸和内净尺寸,唯有内净尺寸符合施工实际。

钩长十倍平直段,箍筋斜弯钩的平直段长度,第一点要求不小于直径的10倍d。

七十五毫不短于,箍筋斜弯钩的平直段长度,第二点要求不小于75毫米。

二级**选大值,上述两点要求在实际算料时,要采取较大的数值。

计算料长加三d,箍筋因为按内净尺寸计算,弯成之后出现长度缩减,所以在下料长度计算时,要额外增加3倍d。

抗剪加密分三种,箍筋加密,是为了承担梁的剪力,箍筋在梁中,加密的情况总分为3种,

二倍梁高震一级,当用于一级抗震时,在梁支座根部,加密长度为2倍的梁高度。

二三四级一点五,当用于二三四级抗震时,在梁支座根部,加密的长度为1.5倍的梁高度。

非框非震不加密,不是框架梁,不是抗震要求的梁,箍筋都不设置加密。

复合内箍重叠边,当出现复合箍筋时,提倡大箍套小箍,其内箍的重叠边计算非同往常.

计算内尺费心机,计算内箍的重叠边,需要花费心思,认真对待,不是一般人能够算得准。

勿忘减去保护层,计算时,千万不要忘记减去钢筋的保护层,第一件事就是要先减保护层,

依照外箍细分析,内箍的计算,首先要依照外箍来仔细分析它的各项数值关系,

先去角筋两半径,计算内箍,依照外箍筋减去两个纵筋的半径,

再除纵根减掉一,减去半径之后,才是纵筋的均分起止线段,去掉1根纵筋数,为1格,

包含几格乘上几,如果内箍所含的纵筋不是1格,那么有几格就乘上几,

至此未完别着急,一般情况下,计算到这里,就忽视了下两步的计算过程,使计算结果不准确。

回头再加两半径,到此时,千万别忘了,回头再加上两个纵筋的半径,再加型差三毫米,这还不算完,还要再加上成型和绑扎时所出现的偏差,通长值为3毫米,此为箍筋心法诀,这是计算箍筋的重要心法口诀,各位需牢记。重点是要记住计算过程的各个步骤,口诀仅供参考,能够帮助加深记忆。

支座上筋心法口诀

支座上铁负弯矩——反梁弯矩则相反。端头锚固是务必,伸入净跨有分别,端跨中跨须注意。一排跨内三分一,二排跨内四分一,非框边跨五分一,所有中跨一样地,中跨两边取大值,跨度太小连一起。

详解:

支座上铁负弯矩,负弯矩钢筋,除反梁以外,通常均设置在支座的上部,反梁则正相反,端头锚固是务必,负弯矩钢筋,在梁端头的锚固十分重要,千万不可轻视,伸入净跨有分别,负弯矩钢筋,伸入梁内净跨度的尺寸是有分别的,端跨中跨须注意,区别在于,一排和二排的不同,还有端跨和中跨的不同。

一排跨内三分一,位于一排的负弯矩筋,伸入梁净跨度内的长度为,三分之一梁净跨度,二排跨内四分一,位于二排的负弯矩筋,伸入梁净跨度内的长度为,四分之一梁净跨度,非框边跨五分一,位于非框架梁内的负弯矩筋一排,在边跨,伸入梁净跨度内的长度为,五分之一梁净跨度,所有中跨一样地,无论框架非框架,抗震非抗震,对于中跨,负弯矩筋的构造要求都一样,中跨两边取大值,当中跨两边的净跨度值不一致时,负弯矩筋两头均按大跨的跨度值计算,跨度太小连一起,当边跨或中跨的跨度太小时,就直接把负弯矩筋连通通过去,而不截断,此为负弯心法诀,这是负弯矩钢筋心法重要口诀。通过口诀记忆,加深理解,便于在实际工作中应用。

吊筋心法口诀

主次梁相交用吊筋——二十倍D上平伸,次梁两边各加五,下平总加十公分,斜长角度梁高取,八百毫米来划分,小于八百四十五,45度乘上1.414,60度乘上1.155,下料长度减四倍,高度平度多用心。

详解:

主次梁交用吊筋,凡属主次梁相交处,在主梁中多数都用到吊筋,二十倍d上平伸,吊筋上部两个平直段的长度为其直径的20倍d。次梁两边各加五,吊筋下部一个平直段的长度为,次梁宽度每一边加上5公分,下平总加十公分,吊筋下部一个平直段的长度为,次梁宽度总共加上10公分,斜长角度梁高取,吊筋的斜长段,根据梁高度取值,八百毫米来划分,以梁高800毫米作为分界线,小于八百四十五,当梁高小于或等于800毫米时,斜长段的弯起角为45度,一四一四2方根对于45度角,采用根号2,即1.414系数,大于八百六十度当梁高大于800毫米时,斜长段的弯起角为60度,一一五五系数真,对于60度角,所采用的系数为1.155,用箍筋内尺高度乘此系数。下料长度减四d,吊筋的下料长度,要减去4倍d的弯曲延伸率,高度平度多用心。吊筋弯成后的高度要认真检验,是否符合梁高要求,还要检查平整度,不可偏斜。

腰筋拉筋心法口诀

腰筋拉筋不可分——拉筋定要钩箍筋,梁净高超四十五,梁的两侧设腰筋,腰筋间距规二百,腰筋作用字母分,构造腰筋G打头,抗扭腰筋前加N,构造腰锚十五D,抗扭腰锚同主筋,拉筋鹰钩与箍同,内尺外加两箍筋,间距加倍梅花点,预绑交叉要当心。

详解:

腰筋拉筋不可分,凡属有腰筋的同时,都应当设有拉筋,以便钩住腰筋,拉筋定要钩箍筋,拉筋不光要钩住腰筋,重点是要钩住腰筋外面的箍筋,这是必须的应知内容。

梁净高超四十五,见101图集第63页64页,梁净高代号:hw,当梁净高超过45公分时,梁的两侧设腰筋,在该梁的两侧,就要增设腰筋,腰筋间距规二百,腰筋的间距,规定为小于或等于200毫米,腰筋作用字母分,腰筋的作用,用英文字母来区分,构造腰筋G打头,如:G2φ12,抗扭腰筋前加N,如:N2φ14,构造腰锚十五d,构造腰筋的锚固长度为其直径的15倍d,抗扭腰锚同主筋。抗扭腰筋的锚固长度与受力纵筋相同,拉筋鹰钩与箍同,拉筋的弯钩,和箍筋一样,内尺外加两箍筋。拉筋在计算时,务必采用内净尺寸,为箍筋的内净尺寸外加两个箍筋直径,间距加倍梅花点,拉筋的间距,一般为箍筋间距的2倍,并且各排之间呈梅花形交错布置,预绑交叉要当心。有腰筋的梁在预制绑扎时,要格外当心,绑完腰筋以后,给安装造成不便。
