钢梁预应力碳纤维板加固施工试验步骤

文章出处:悍马加固材料人气:260发表时间:2018-08-13 13:27:00【

①锚具选择

FRP板材具有抗拉强度高、抗剪强度低的特点,普通夹片式锚具难以对其进行有效锚固,本次试验采用时在夹片内亦涂抹结构胶,利用夹片式锚具的机械摩擦与结构胶的粘结相结合的方法进行锚固。

②钻孔

FRP板两端的锚具通过两根调节螺栓连接到锚板上,锚板与梁下翼缘采用抗剪螺栓连接。FRP板拉力全部由抗剪螺栓的剪力承担,经计算优化,抗剪螺栓直径选用咖18,每端六个,相应的钻孔直径为20mm。锚板上预留螺栓孔,在梁下翼缘相应位置也钻孔。钻孔前精确定位、画线,以保证翼缘孔沿腹板中线对称和沿梁跨中对称。打磨钢梁下翼缘的粘贴部位,使之露出金属光泽。

③就位

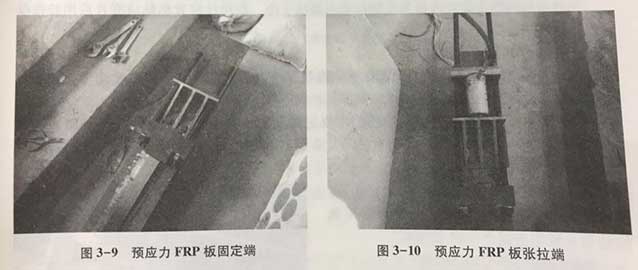

用纱布蘸丙酮将碳纤维板条和梁粘贴部位擦拭干净,在设计位置粘贴应变片后用胶带保护好。采用抗剪螺栓将锚板固定于钢梁下翼缘,FRP板一端(固定端,图3-9)的锚具通过两根连接螺栓锚固到锚板上,另一端(张拉端,图3 -10)的锚具通过连接螺栓穿过锚板,锚固到反力支架上。调整螺母位置,使锚板及反力架受力均匀。


④张拉

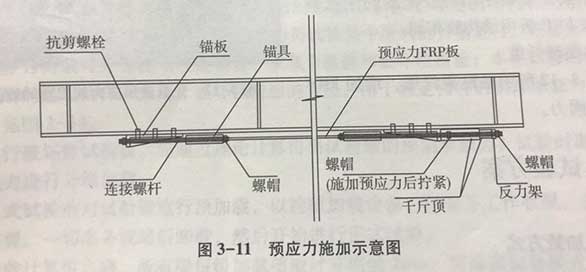

根据试验设计施加预应力对构件进行加固,本次取控制应力σcon= 650MPa。施加预应力时分四级逐渐施加至σcon预应力施加示意见图3-11。


⑤锚固

将张拉端连接螺栓的螺帽紧固在锚板上,拆除千斤顶和反力架。

⑥粘贴

预应力系统完成后,在FRP板与钢梁梁下翼缘间采用结构胶填塞密实,使张拉后的FRP板粘接于钢梁上。施工时的温度和湿度应处于配套树脂材料规定的使用温度和湿度范围内。
