关于碳纤维布加固中附加锚固措施的分析(一)

文章出处:悍马加固材料人气:-发表时间:2018-04-11 11:32【

在上一篇文章《碳纤维布加固剥离破坏是如何发生的?》中,小悍跟大家分享了碳纤维布加固中剥离破坏的发生机理,今天,我们继续聊聊控制碳纤维布剥离破坏的附加锚固措施。

一般而言,碳纤维布加固附加锚固措施有碳纤维U型箍锚固、钢板U形箍锚固、梁底附加锚栓锚固和梁侧约束钢板锚固,它们有什么不同?哪种锚固措施更适合当下的加固主体?

一、U型箍锚固与梁底附加锚栓锚固比较

在粘贴碳纤维布抗弯加固中,可采取U型箍锚固,或梁底附加锚栓锚固。

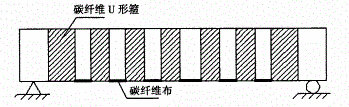

碳纤维U形箍锚固示意图

碳纤维U形箍锚固示意图

U形箍的锚固原理,即利用U形箍对碳纤维布抗弯加固的钢筋混凝土梁进行锚固时,在侧面的碳纤维传递外部裂缝齿状体混凝土之间的剪应力,控制裂缝的发展速度,同时底部混凝土和纵向碳纤维受到横向U形箍的约束,界面应力通过U形箍传递给拱形桁架梁,抵抗了剥离应力和剪应力,改善了界面局部应力集中问题,降低了局部混凝土单元的主拉应力对纵向纤维布的作用,起到了阻止剥离的作用。

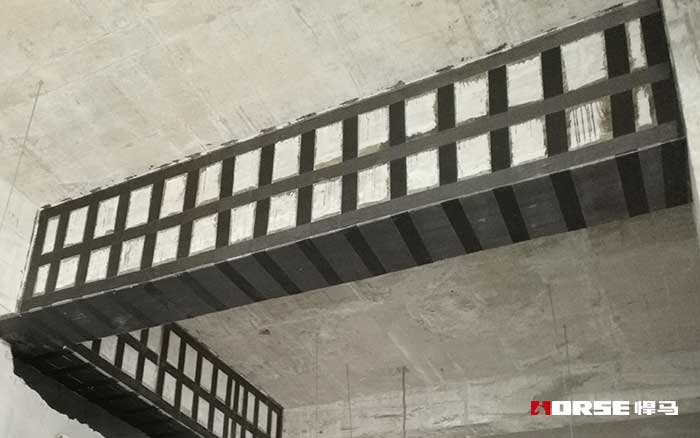

碳纤维布

U形箍能较好地抑制斜裂缝发展,提高斜截面的抗弯能力,并使梁底粘结界面内的粘结强度充分发挥,从而提高了梁的极限荷载。

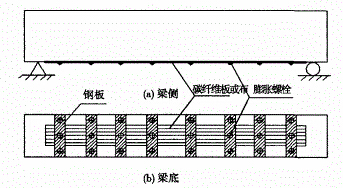

碳纤维布的梁底附加锚栓锚固

碳纤维布的梁底附加锚栓锚固

采用梁底附加锚栓锚固,当碳纤维布的剥离是由靠近加载点处的斜裂缝引起时,剥离迅速向两端发展,很快越过锚栓,锚栓的抑制作用则微乎其微。锚栓对碳纤维布的剥离效果不明显,原因是膨胀螺栓与打孔之间有一定的直径差,锚栓会由于碳纤维布发生剥离时产生的牵引力而发生侧向变形,当侧向变形达到一定程度时,锚栓的抗剪作用才得以发挥。

可以说,锚栓对抑制碳纤维布的剥离效果不明显。而当碳纤维布的剥离发展到一定程度时,锚栓对碳纤维布的整体滑移还是能够起到一定的抑制作用。

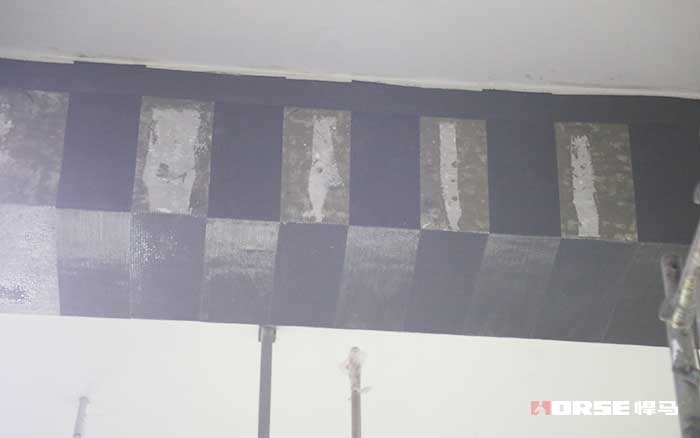

碳纤维布

综合来看,相较于U形箍来说,梁底附加锚栓的锚固作用是相对较弱的。
