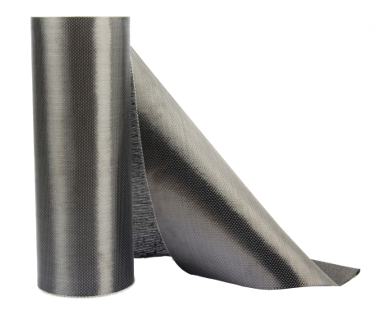

一、碳纤维布

1）简介：碳素纤维在具有高强度和高弹性率的同事，更拥有自重轻和耐久性的特征。从最早航空、宇宙关联器材的应用开始，到体育用品和机械产业，近年，作为混泥土构造物补强材料的替代品，被广泛应用在告诉公路、铁道桥和桥的桥墩、隧道、建筑物的抗震补强事中。

2）应用范围：

A、荷载增大：

1商业建筑的使用荷载增大

2桥梁扯离吨位增加

3工业建筑中重型设备的安装

4振动结构

5改变建筑功能

B改善结构状态：

1减少变形

2降低原有结构应力

3裂缝补强

C抗震加固：

1加固柱子  2加固砌体墙  3加固梁板

D改变结构体系：1改变墙、柱位置  2开楼板洞

E结构受到损害：1建筑中材料的老化  2钢筋锈蚀  3车辆撞击

F纠正设计或施工失误：1 配筋不足  2构件截面不足

3）产品特性：

A、自重轻，能在狭小的空间操作，施工时不影响房屋正常使用

B、强度高，能灵活地用于抗弯、封闭箍和抗剪加固

C、具有柔韧性，能包裹复杂外形的构件

D、适用于各种构件表面（梁、柱、通风筒、管道、墙体）

E、抗酸碱等化学腐蚀和恶劣环境（本身无公害）

F、贮存寿命长，允许操作期限长

G、高强度、高模量

H、基材可以是混凝土、砌体结构、木结构等许多结构基材

I、抗高温、永久荷载作用下抗蠕变、抗腐蚀和抗震性能好

4）操作流程：

 表面处理-----底胶施工----找平施工----涂刷碳胶----粘贴碳布----二次涂滚----固化养护

5）技术参数：

A、型号：HM-20、HM-30

B、规格：200g/m²、300g/m²

C、外观：黑色编织物

D、织法：单向

E、强度等级：l级、ll 级

F、长度：100m

G、宽幅:100mm、150mm、200mm、250mm、300mm、500mm 其他宽幅可定制

二、碳纤维胶

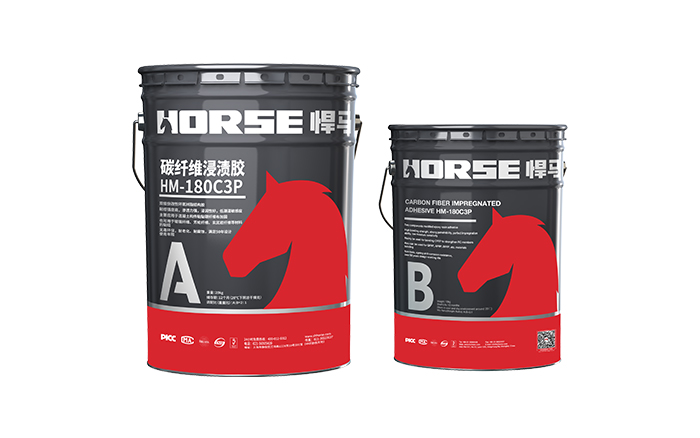

1.碳纤维胶（碳纤维底胶 HM-180、碳纤维找平胶 HM-180CE、碳纤维浸渍胶 HM180C3P）

HM-180：粘度低，渗透力强，用于加固构件表面底层涂抹，其作用是对凿除后的破损混凝土进行渗透粘结加固

HM-180CE：触变性能好，用于加固构件表面缺陷的修补和找平，其作用是对混凝土表面缺陷，大的破损，凹凸面及拐角进行找平。

HM-180C3P：粘度低，浸润性好，有一定的触变性能，用于加固构件表面及纤维类产品的浸渍和粘贴，其作用是完全浸透于纤维产品，并将纤维类产品有效的粘贴于构件表面，从而对构件进行补强加固。

2.产品特点

A、与碳纤维有很好的适配性

B、渗透力强，能很好的深入混凝土表层

C、耐老化，耐水性和耐化学腐蚀，性能优良

D、固化后的胶层物理机械性能优良，强韧而有一定的弹性

3.应用范围

本产品为高性能环氧类纤维粘接剂，可用于混凝土、钢材、陶瓷、石材、木构件等基材与碳纤维、玻璃纤维、玄武岩纤维、芳纶纤维等。纤维类织物之间进行有效渗透粘接。其主要应用于建筑物的补强加固。

4.HM-180C3P

1）长期使用性能

A、耐湿热老化能力：与室温下短期试验结果相比，其抗剪强度降低率≤12%

B、耐热老化性能：与同温度10min短期实验结果相比，其抗剪强度降低里≤5%

C、耐冻融能力：与室温下，短期试验结果相比，其抗剪强度降低率不大于5%

D、耐疲劳应力作用能力：经2*106次等幅正弦波疲劳荷载作用后，试件不破坏

E、耐长期应力作用：钢对钢拉伸抗剪试件不破坏，且蠕变的变形值小于0.4mm

2）耐介质侵蚀性能

A、耐盐雾作用：与对照组相比强度下降率≤5%。且不得有裂纹或脱胶

B、耐碱性介质作用：与对照组相比强度不下降，且为混凝土破坏，且不得有裂纹或脱胶

C、耐酸性介质作用：混凝土破坏，且不得有裂纹或脱胶

3）GB50728-2011（工程结构加固材料应用安全性鉴定规范）

A、当用于既有建筑物加固时。宜为30年

B、当用于新建工程（包括新建工程的加固改造）时应为50年

C、当设计使用年限为30年的结构胶，应通过耐湿热老化能力的检验

D、当设计使用年限为50年的结构胶。应通过耐湿热老化能力和耐长期应力作用能力的检验

E、对承受动荷载作用的结构胶。应通过抗疲劳能力检验

F、对寒冷地区使用的结构胶，应通过耐冻融能力检验

4）施工流程

1.混凝土表面处理：混凝土面应凿除粉饰层，油污，污物等，然后用角磨机磨去1-2mm后表层，混凝土构件转角处应进行倒角处理，打磨完毕用压缩空气吹净浮尘。最后用棉布蘸丙酮拭净表面，保存干燥备用。若被补强的混凝土存在裂缝。应先视裂缝大小选用HM-120M灌注胶或HM-120L灌缝胶灌注后再进行补强

2.底胶施工：施工时，底胶AB两组分按规定的配胶比例称量，倒入洁净容器中并搅拌均匀（搅拌时最好沿同一方向搅拌，尽量避免混入空气形成气泡）。用毛刷或滚筒在混凝土表面均匀涂刷，胶表层干燥以后，可视具体情况进行多次涂刷，但是涂层厚度不超过0.4mm，并不得漏刷或有流淌、气泡，等胶固化后（固化时间视现场气温而定，以手指触感干燥为宜，一般不少于两小时），再进行下一道工序。每次配置的胶液应在胶的适用期内一次用完。

3.找平施工：混凝土表面气孔及缺陷应使用找平胶补平。存在凹陷部位时，将配置好的找平胶用刮刀嵌刮进行修补填平，模板接头等出现高度差的部位应用找平胶填补，尽量减少高差。转角的处理，应用找平胶将其修补为光滑的圆弧，半径不小于20mm。找平胶须固化后（固化时间视现场气温而定，以手指触感干燥为宜，一般不少于两小时），再进行下一步工序

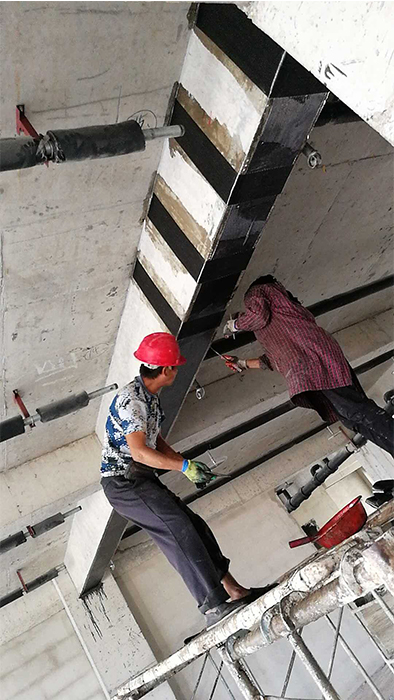

4.碳纤维布的粘贴：将碳纤维浸渍胶均匀抹于被粘贴部位，拐角部位适当多涂一些。讲碳纤维布拉紧对其后粘贴，用塑料刮板或滚筒（用去掉外边容貌的塑料滚筒即可）沿同一方向反复滚压，直至胶料渗出。然后在碳纤维布外表面也均匀涂抹浸渍胶，并反复滚压，使浸渍胶双向充分浸润碳纤维布。若多层粘贴，待手指触感干燥，可进行下一层粘贴。碳纤维布若需要搭接，搭接长度不小于100mm

5.固化养护：施工完成后24小时内防止雨淋或受潮，并注意保护，防止硬物碰伤施工表面。平均气温为20-25℃ 时固化时间不得少于3天；平均气温10℃时，固化时间不得少于七天

6.检验：碳纤维布的实际粘贴面积不应少于设计面积，位置偏差不应大于10mm。碳纤维布与混凝土之间的粘贴质量，可用小锤轻轻敲击或手压碳纤维布表面的方法检查，总有效粘贴面积不应低于95%。当碳纤维布的空鼓面积不大于2500px²，可采用针管注胶的方法进行修补，当空鼓大于2500px²时，宜讲空鼓部分的碳纤维布切除，重新搭接粘贴等量的碳纤维片材，搭接长度不应小于100mm、必要时刻采用正拉实验对施工质量进行现场抽样检查。

5）注意事项：

1.即配即用，在适用期内用尽

2.A/B组分包装桶胶未用完，应分别盖上盖子，切勿长期暴露在大气中

3.底胶施工时应保持施工环境通风，严禁明火，施工人员做好防护措施

4.底胶储存于密闭容器中，保存于阴凉环境，避免日照，高温

5.若不慎误食或溅入眼睛，请立即就医

6）运输存储：

1.本品应在阴凉，干燥处储存，储存器为12个月。若超过12个月，则应进行检测，如各项物理力学性能达到标准要求，则仍可继续使用。

2.本产品属于无毒、非危险品，可按一般化学建筑材料运输，且运输途中不得损坏包装、暴晒、雨淋，不得倾斜或倒置。

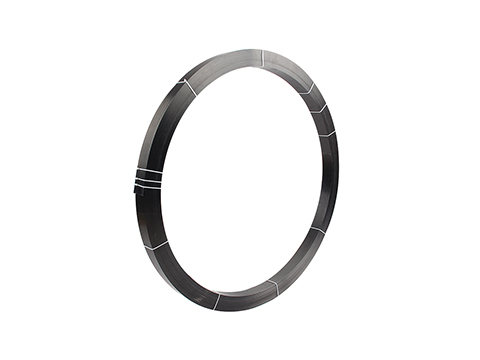

三、碳纤维板

1.简介：现在，作为既存混凝土构造物的补强方法，除了一直以来采用的钢板补强方法以外，用碳纤维进行的方法已广泛普及。碳纤维缠绕和碳纤维粘贴这两种补强工法已被大量使用。特别是在梁和板的补强中。不但要求其强度而且需要其刚度。但是，碳纤维布粘贴工法因为需要多层粘贴而增加工程量和施工困难。采用碳纤维板粘贴工法可解决这一难题。HORSE碳纤维板粘贴工法，是将同一方向排列的碳纤维使用树脂浸润，从而硬化形成碳纤维板，并且采用胶状环氧系黏合剂讲板粘贴在混凝土表面的简单补强作业。

2.应用范围：

A、混凝土构造物的板及梁的补修、补强

B、壁和板周边的开口处补强

C、木造建筑物的梁等的补强

D、桥板、桥墩、桁的补强

E、隧道、电缆管线的补修、补强

3.产品特性

A、自重轻，易使用，作业轻松且不需大型机械设备

B、在平板下端如有配管交错放置或受空间限制的情况，可以从容作业

C、粘贴碳纤维板时，胶状粘着剂不流淌，减少对作业周边环境的养护

D、补强后不改变构件的形状及重量

E、1层碳纤维板的补强效果相当于4-8层碳纤维布，从而使作业变得省力

F、由于碳纤维板的强度及刚度很高，不必对构造物进行全面粘贴，随着要处理的表面积减少，产生的粉尘和灰屑也随之减少

G、在遇有中间梁或壁的平板时，只要能凿穿使碳纤维板能够通过的孔洞即可，更加提高补强效果

H、施工后很容易进行目视检查

4.操作流程

A、碳纤维板表面：用溶剂清洁碳板---混合黏合剂---在碳板上涂抹粘着剂并成圆弧状---在混凝土上粘贴碳板并用硬橡胶滚轴压制---去除多余黏合剂---清洁碳板表面---养护---根据需要表面涂装

B、构件表面：调整混凝土接触表面接着强度---根据需要补修混凝土表面---把黏合剂涂抹在混凝土表面---在混凝土上粘贴碳板并用硬橡胶滚轴压制---去除多余黏合剂---清洁碳板表面---养护---根据需要表面涂装

5.注意事项

A、施工员应采取必要的安全防护措施（如佩戴口罩、手套、护目镜等），现场注意防火并保持良好的通风

B、解开卷制品时。碳板有弹起的可能性。请充分注意

C、碳纤维板具有导电性，必须小心周围的电器用具

6.运输储存：本品长度均为100m，宽幅分为50mm、100mm，厚度分为1.2mm、1.4mm。卷成换装并用带束缚。其他规格可定制。

四、碳纤维板结构胶（HM-120CP）

1.简介：环氧类双组份，粘合力强，常温固化、粘结力强，耐老化、抗剪强、抗冲击性能强，适用于碳板粘贴加固。

2.产品特性

A、双组份改性环氧树脂胶粘剂，有超强粘结力，防水防腐，无污染

B、适用温度广泛，施工简单，工艺性能好

C、耐酸碱耐老化，低潮湿灵敏度

3.应用范围：应用于粘贴碳板加固

4.技能参数：

A、外观：A白色 B灰色

B、固化物密度 1.8g/cm³

C、配合比重量比：2:1

D、可操作时间：30分钟

E、储存器：12个月

5.操作流程

A、划线确定需要粘贴碳板的部位

B、凿除混凝土表面粉刷层，用压缩空气吹进表面浮灰

C、配料：按A:B=2：1的重量比称量并在包装桶内搅匀

D、涂装：讲上述混匀的胶料，均匀涂抹到碳板表面，并不得混入气泡

E、锚固：将涂有胶料的碳纤维板粘贴于混凝土表面，去除周边多余胶料，并用钢架进行固定

F、养护：固定后在室温下进行养护不少于24小时
