欢迎您来到上海悍马建筑官方网站! 联系悍马收藏网站在线留言网站地图ENGLISH工程信息下载工程信息下载

悍马加固材料

畅销全球76国19年加固材料行业国际大品牌

连续9年获得《中国人保》承保24h咨询热线
400-012-6012

服务号服务号

热门关键词搜索: 灌注胶粘钢胶加固材料大全植筋胶碳纤维布

当前位置:首页 » 悍马加固材料资讯中心 » 技术篇 » 加固工程中不同界面如何处理?

加固工程中不同界面如何处理?

文章出处:悍马加固材料人气:234发表时间:2018-02-02 10:20:00【

加固工程中不同界面如何处理?

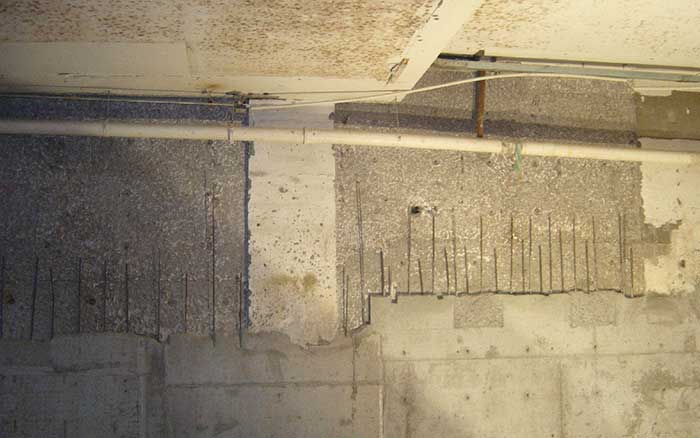

在加固工程中,混凝土界面处理非常重要,关系到加固效果。针对新旧混凝土,新加混凝土与旧砖墙等不同界面,采用了系列界面处理技术,使加固面结合接触紧密,效果良好,达到了设计要求。

一、基础加固界面如何处理?

混凝土旧基础表面采用人工凿毛,用水冲净浮土,再用掺有界面剂的水泥素浆进行拉毛处理后浇筑新混凝土。

二、砖墙加固界面如何处理?

砖墙采用喷射混凝土加固,厚度有100px、175px。表面上原装饰层应拆除干净,光滑表面不易清理的灰浆应用铲刀、钢丝刷仔细清理,然后用高压水枪冲洗。用掺胶水泥素浆甩毛,浇水养护1~3天(视表面湿润程度不同)。由于老砖墙干燥吸水快,为防止灰浆脱水粉化,达不到一定强度,应提前24h浇水润湿砖墙,拉毛之前1~2小时再浇水一遍,砖墙应吃水深25mm以上,并加强养护方能达到理想效果。

加固工程界面处理好坏,直接影响加固设计效果,假如出现空鼓、脱落、“两层皮”等质量题目,关系到结构改造的安全性。施工过程中应对症下药,加强治理,把界面处理作为一个特殊工序来控制。

三、框架柱加固界面如何处理?

1.举例:经现场勘查及检测,在装修面层拆除后,柱表面有网状微细裂缝,深约5~25mm不等,混凝土碳化深度接近20mm,表面混凝土较脆,有粉化现象;同时有些柱子垂直偏差较大。经与设计、检测等单位约定,以为仅仅凿毛或用界面剂毛化处理达不到要求,决定混凝土表面见新。

首先确定混凝土表面碳化层,其次采用人工剔凿掉表面混凝土层5~15mm,偏差较大的地方剔往保护层露出箍筋即可,用高压水枪把浮尘、松动之处冲掉,露出干净、致密的新茬,进行加固。

2.在检测Ⅱ、Ⅴ段时发现,框架柱曾在80年代加固过,采用外包裹钢筋混凝土加大截面法,厚度约375px。在钻芯取样时发现,原先加固时界面处理不好,接合面夹杂着木屑、尘土等物,成“两层皮”现象,有些地方新旧混凝土根本未粘结上。原考虑全部拆除该加固层,但拆除难度大,效率低,同时过大的拆除震动对结构有不利影响,经研究和计算,确定采用如下方法处理:

在柱子四周设置“抗剪销”,让新旧混凝土界面上的剪应力由钢筋承担:即用水钻打深度625px、Φ36的孔,用胶锚固Φ25短筋,短筋竖向间距@500,留意钻孔时应避开柱子主筋(采用钢筋探测仪确定钢筋位置)。

四、梁板加固界面如何处理?

梁板大部分采用粘钢板(局部采用碳纤维)加固。其界面处理:用电动砂轮机打磨掉2~3mm钢板表层,用吹风机吹净,再用棉丝蘸丙酮擦一遍即可;混凝土不密实、空鼓、空洞等地方应剔除到密实处,用高强灌浆料修补平整,方可粘钢板。


原文链接http://www.shhorse.com/Article/jggcszbtjmr_1.html

(本文来源于网络,悍马加固整理报道,如有侵权,请联系删除。另,转载请注明出处,否则后果自负。)
