结构柱碳纤维布加固施工方案

文章出处:人气:-发表时间:2019-04-04 14:00【

一、工程概况


宁波栎社国际机场公务机候机楼工程二层柱K28在施工过程中误将非抗震钢筋当作抗震钢筋使用,且该柱子已经浇筑完成。根据钢筋的检测报告,屈强比和超强比经计算均符合抗震钢筋的要求,由于另一项指标“最大力总伸长率”无法计算所得,为保证该柱的结构安全,需对该柱采取粘贴碳纤维布的抗震加固处理方案。


二、编制依据


1、该建筑原结构施工图;

2、《混凝土结构加固设计规范》GB50367-2013;

3、《碳纤维片材加固混凝土结构技术规程》CECS 146:2003(2007版);

4、《混凝土结构设计规范》GB50010-2012。


三、加固材料


1、碳纤维布采用300g/㎡,计算厚度为0.167mm,抗拉强度标准值不小于3000MPa,受拉弹性模量不小于21000MPa,伸长率不小于1.5%。


2、碳纤维布采用A级胶粘贴,相关指标应符合《混凝土结构加固设计规范》 GB50367-2013中4.5.3的有关规定。


3、碳纤维布要求有出厂合格证,底层树脂、找平材料、浸渍树脂必须为同一厂家并按厂家要求配置。


四、加固方法

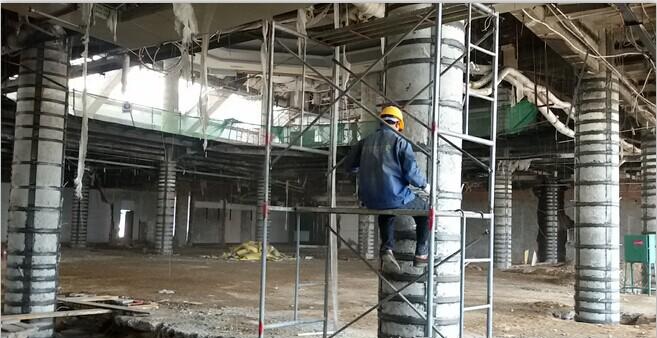

先对柱每边沿轴线方向粘贴300mm宽的碳纤维布;沿柱高度方向粘贴碳纤维布围箍,围箍宽度100mm,中心间距300mm,加密区间距200mm,围箍搭接长度100mm,接头相互错开。加固计算面积约7平方。



五、粘贴碳纤维布加固施工技术要求


1、混凝土表面处理

按加固设计部位定位,被粘贴的混凝土结构表面应打磨平整,除去表层浮浆、油污等杂质。柱子的转角粘贴处应进行导角处理并打磨成圆弧状,圆弧半径不小于20mm,混凝土表面应清理干净并保持干燥。



2、涂刷底层树脂

应按工艺规定配置底层树脂。保持结合面干净干燥,采用滚筒刷将底层树脂均匀涂抹于混凝土表面,宜在底层树脂表面指触干燥后,尽快进行下一工序的施工。



3、找平处理

应按工艺规定配置找平材料,对混凝土表面凹陷部位用找平材料填充平整,不应有棱角。转角处采用找平材料修理成光滑的圆弧,不小于20㎜。



4、粘贴碳纤维布

①按柱子截面的尺寸裁剪碳纤维布;

②按粘贴面积确定每次用量,以防浪费;

③按厂家配合比和工艺要求进行配制,  日府有专人负责。搅拌应顺时针搅拌,防止灰尘等杂质混入,搅拌好后的粘结剂抓紧使用;

④按工艺规定配制浸渍胶,并均匀涂抹于粘贴部位;

⑤粘贴碳纤维布前应对混凝土表面再次擦拭,确保粘贴面无粉尘;

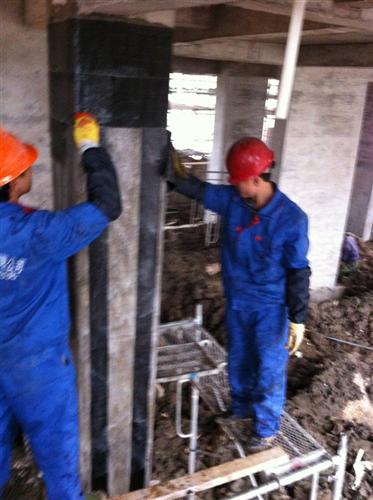

⑥柱子先粘贴竖向碳纤维布,待完成后再粘贴横向碳纤维布围箍。将碳纤维布用手轻压贴于需粘贴的位置,用专用的滚筒顺纤维方向多次滚压,挤除气泡,使浸渍树脂充分浸透碳纤维,滚压时不得损伤碳纤维布;

⑦在碳纤维布的表面均匀涂抹浸渍树脂;

⑧碳纤维布粘贴施工完以后,表面抹水泥浆加以防护。


(具体施工方法,可参考文末悍马独家碳纤维布施工视频)



六、检验及验收


1、碳纤维布的实际粘贴面积不应小于计算面积,位置偏差不大于10mm。


2、碳纤维布与混凝土之间的粘结质量,可用小锤轻轻敲击或手压碳纤维布表面的方法检查,总有效面积不应低于95%,当碳纤维布的空鼓面积不大于10平方厘米时,可采用针管注胶的方法进行修补。当鼓面积大于10平方厘米时,宜将空鼓部位碳纤维布片材切除,重新搭接贴上等量的碳纤维片材,搭接长度不应小于100mm。




很多实际工程中,由于年久失修,承载力不足,抗震等级提高,结构改造等情况会用到碳纤维布加固。本文主要介绍了柱构件做碳纤维布加固的详细方案,可作为各位参考。点击收看悍马独家打造的碳纤维布加固施工视频,一看即会。


想获得更多视频资源,请关注“悍马加固”公号,即可获得。


(本文来源于网络,若涉及侵权,烦请联系删除)
