框架结构节点加固探讨

文章出处:悍马加固材料人气:306发表时间:2018-04-28 14:04:00【

在钢筋混凝土框架结构中,节点是重要的组成部分,包括梁柱相交的节点核心区以及与之相连的梁端和柱端。节点在框架中起着传递和分配内力,保证结构整体性的作用,节点是否安全可靠是框架结构承载力好坏的关键。

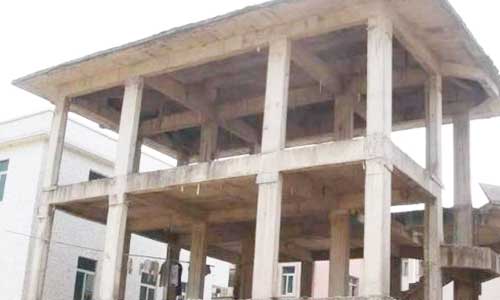

框架结构

然而,我国早期房屋大多不作抗震设防,这也造成了目前存在不少不作抗震设防的钢筋混凝土框架结构。这种不作抗震设防的房屋其梁柱节点在构造上普遍存在问题,节点核芯区配箍较少,从而大大降低结构抗震能力。因此,后期需要采取合理的方式对节点进行加固,以此提升框架的整体性,协调各杆件共同抵抗外力。

工程上针对节点的加固研究已较为成熟,取得了一系列的成果。目前常用的加固方法有:加大截面法、外包钢加固法和粘钢加固法。

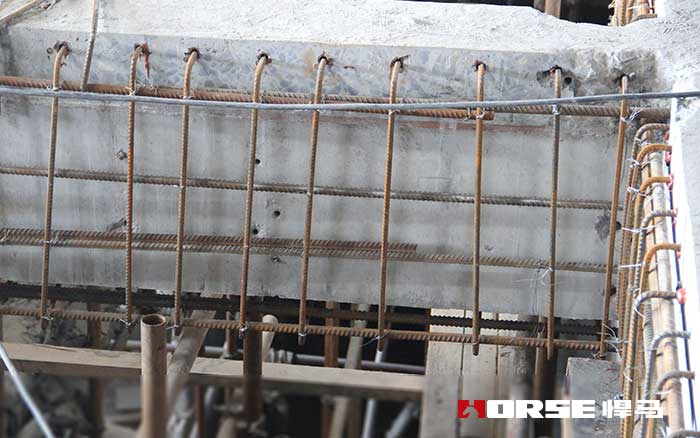

加大截面加固法

加大截面加固法,是通过采用增大钢筋混凝土构件的截面面积,并在新增混凝土中配置定量箍筋,以提高其承载能力的加固方法。­加固的机理是增大节点核心区的抗剪面积。新增部分面积在直接参与抗剪的同时,对原节点核心区的混凝土产生一定的约束作用,提高了节点的抗剪强度与刚度并抑制了裂缝的开展,节点处的剪切变形减小。此外,节点在增大截面以后,梁纵筋在节点处的锚固长度相对增加,有效地改善了梁纵筋与节点核心区混凝土的粘结性能,避免了由于梁纵筋粘结锚固失效发生的脆性破坏。

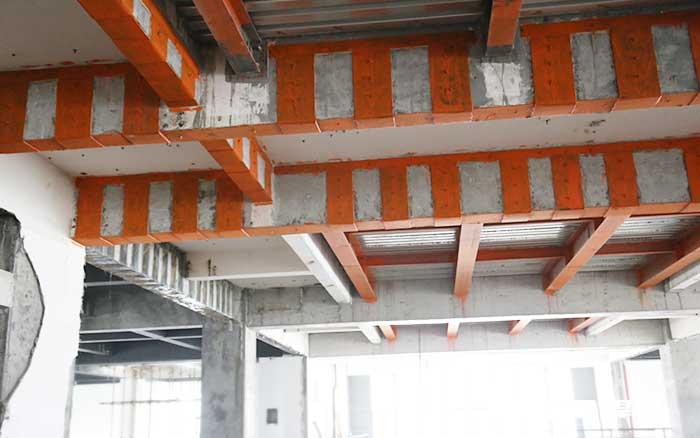

外包钢加固法

外包钢加固法,该加固方法分干式和湿式两种,干式外包钢法在原构件与型钢之间可无任何粘结,两者之间未能形成整体传力。湿式外包钢法在原构件与型钢间填充环氧树脂或者乳胶水泥等粘结剂,使两种材料有较好的协同工作能力,适用于需要大幅提高承载力而又不允许过大增加混凝土截面尺寸的结构。

外包钢加固框架节点通常是指以型钢(如角钢等)外包钢筋混土构件的四角或两角,并以横向缀板或缀条将外包型钢连成整体,形成一个与被包裹构件紧密相连的钢构架。外包钢对节点核心区产生约束作用,限制了裂缝的开展,大幅度地提高了核心区混凝土的极限承载力。加固后型钢与原混凝土构件共同受力。

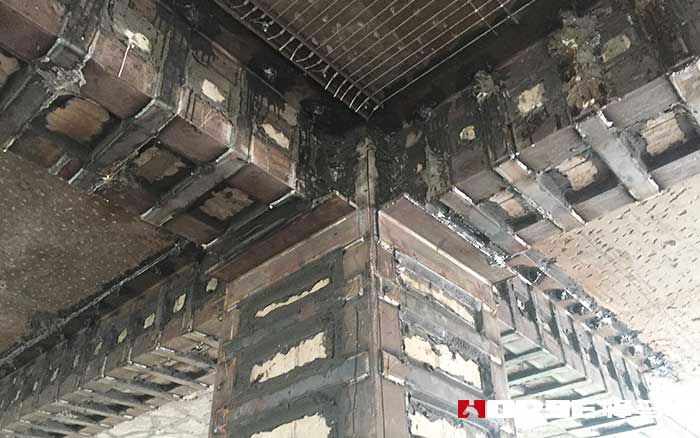

粘钢加固法

粘钢加固法,是在混凝土构件表面用结构胶粘结钢板并用螺栓锚固,通过两种材料的共同受力来加固节点。粘钢法加固梁柱节点的机理是通过粘贴的钢板直接提供抗剪承载力,同时又对核心区混凝土提供约束,延缓核心区裂缝的开展,增强梁纵筋在核心区的粘结锚固,以此来增加节点组体的刚度和剪切强度,从而提高节点抗震能力。

在框架结构加固中,面对节点承载力不足、变形量过大等问题通常采用上述方式加固处理,框架节点加固在结构加固补强中作用强大,并将随着既有建筑的老化而运用的更加广。
