梁钢板粘贴加固

文章出处:悍马加固材料人气:-发表时间:2017-05-11 10:24【

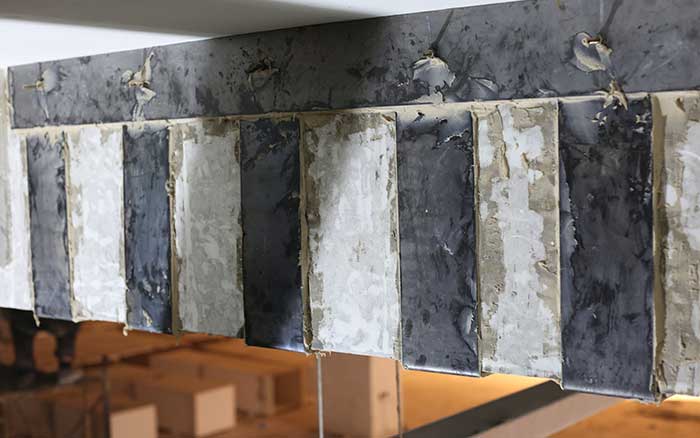

梁钢板粘贴加固

设计依据

1.原结构竣工图或施工图及施工资料、必需的检测报告或新增荷载资料;

2.《混凝土结构加固设计规范》 GB50367-2013、《混凝土结构设计规范》GB50010-2015;

3.《建筑抗震加固技术规程》JGJ116-2009;

材料准备

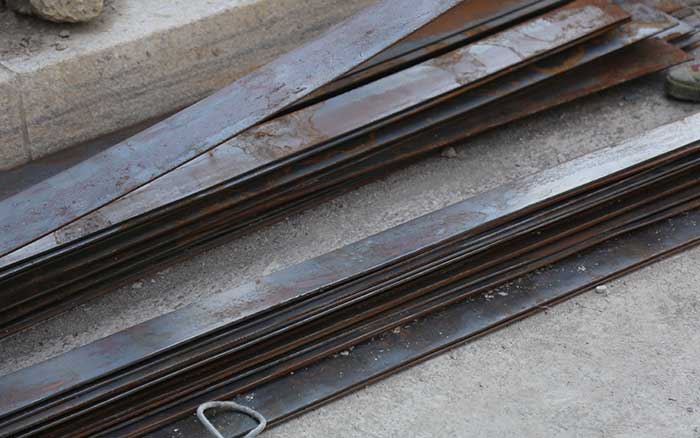

钢板

1.钢板。其外观质量和尺寸偏差,应按现行国家标准《钢结构工程施工质量验收规范》GB50205等的规定见证取样做安全性能复检,其质量必须符合设计和合同规定标注的要求。

粘贴用的钢板宽度不宜大于100mm,采用手工涂胶粘贴的钢板厚度不应大于5mm;采用压力注胶的钢板厚度不应大于10mm,且应按外粘型钢加固法的焊接节点构造进行设计。

粘贴钢板的加固量,对受拉区和受压区,分别不应超过3层和2层,且钢板总厚度不应大于10mm。

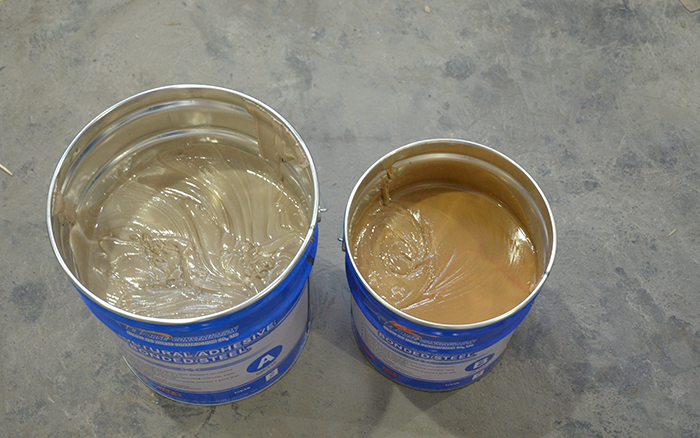

粘钢胶

2.胶粘剂。粘贴钢板所用的胶粘剂需采用改性环氧树脂胶水,粘结力强,耐老化,抗冲击,剪切度高。

且应符合下列指标要求:

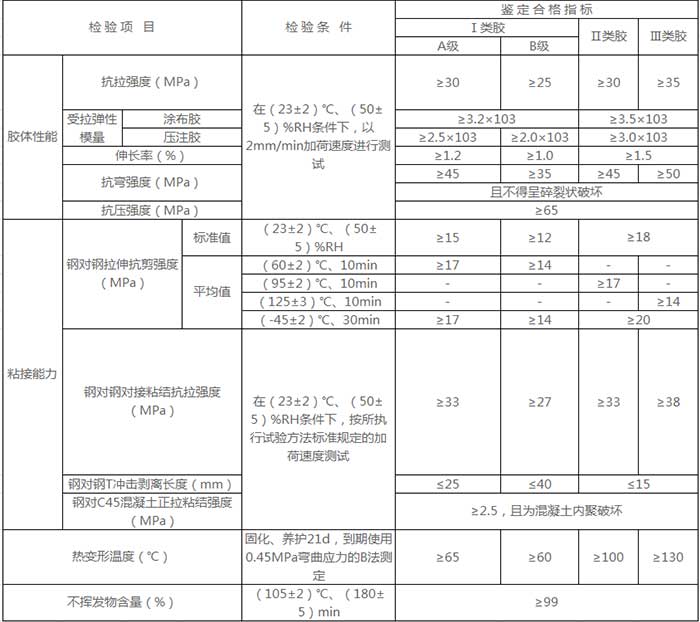

粘钢胶性能指标

构件要求

1.被加固的混凝土结构构件,其现场实测混凝土强度等级不得低于C15,且混凝土表面的正拉粘结强度不得低于1.5MPa。

2.粘贴钢板加固钢筋混凝土结构构件时,应将钢板受力方式设计成仅承受轴向应力作用。

温度要求

1.采用《混凝土结构加固设计规范》GB 50367-2013规定的胶粘剂粘贴钢板加固混凝土结构时,其长期使用的环境温度不应高于60℃;

2.处于特殊环境(如高温、高湿、介质侵蚀、放射等)的混凝土结构采用本方法加固时,除应按国家现行有关标准的规定采取相应的防护措施外,尚应采用耐环境因素作用的胶粘剂,并按专门的工艺要求进行粘贴。

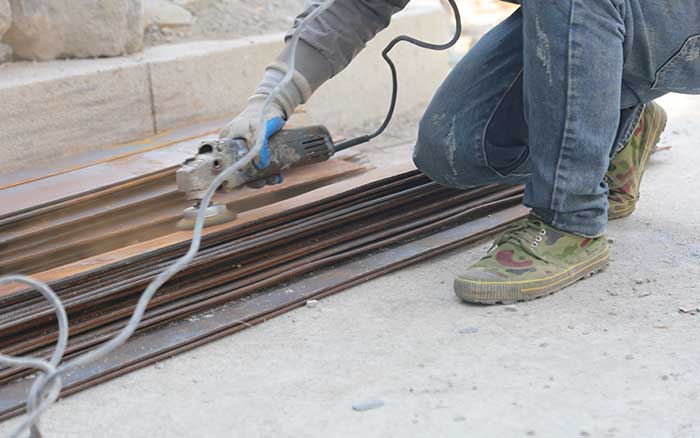

打磨钢板

施工步骤

1.基层混凝土及钢板打磨处理

2.卸载(活载)

3.粘结剂的配置

4.涂刷粘结剂

5.固定并加压钢板

6.粘结剂固化

7.(卸支撑检验)

8.表面防护(钢丝网外粉刷保护)

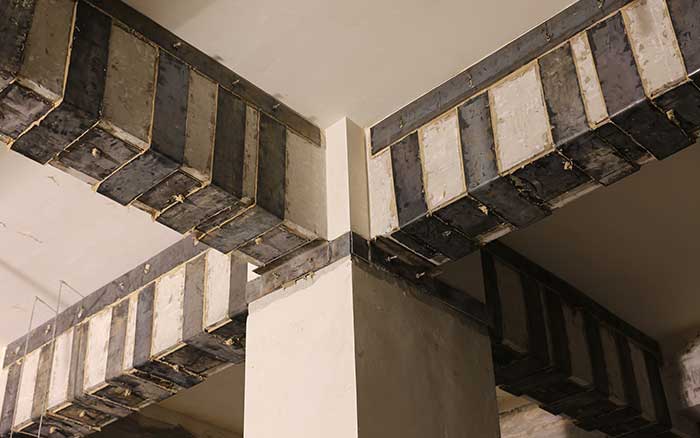

粘钢

注意事项

1.对于受压区粘钢加固,当采用梁侧粘钢时,钢板宽度不宜大于梁高的1/3;

2.采用粘贴钢板加固对钢筋混凝土结构进行加固时,应采取措施卸除或大部分卸除作用在结构上的活荷载。

3.粘贴在混凝土构件表面上的钢板,其外表表面应进行防锈蚀处理。表面防锈蚀材料对钢板及胶粘剂应无害。

4.粘结剂应用抹刀同时涂抹在已处理好的砼和钢板表面,厚度1~3mm,中间厚边缘薄;

5.钢板粘贴好后立即用夹具夹紧或用支撑固定,并适当加压。粘结剂在常温下固化;环境温度在200 C以上时,24小时可拆除夹具或支撑,3d可受力作用。

6.当被加固构件的表面有防火要求时,应按现行国家标准《建筑设计防火规范》GB 50016规定的耐火等级及耐火极限要求,对胶粘剂和钢板进行防护。

7.用粘贴钢板加固法加固的构件及相应部位在以后的使用过程中应注意的几点:

(1)不得用锐器重击粘贴表面,不得对结构进行破坏性扰动;

(2)严禁在粘贴部位施焊或高温作业,以免胶层碳化而失效。
