砌体墙粘贴碳纤维布具体做法

文章出处:悍马加固材料人气:-发表时间:2018-05-15 11:22【

过去50年,在已有建筑结构型式中砌体结构占相当大的比重,且砌体结构本身抗震性能及使用年限就有局限性,所以加固砌体结构已迫在眉睫。然而,传统的砌体加固技术,无论是增设圈梁、构造柱的整体抗震性能加固,还是钢丝网片夹板墙的抗震承载力加固,都需要对墙体进行敲凿,对墙体造成一定的损伤,影响原有建筑的结构,因此,选用适合的加固方法十分重要。

随着加固技术的发展,碳纤维加固法应运而生,其利用材料本身高强的性能及相应的加固措施,将传统加固方法的弊端一应抛却,实现了精准加固。

今天,小悍就从砌体墙的破坏形式说起,浅析其加固方式的特殊性。

砌体墙的破坏形

多层砖墙体的破坏主要是剪切破坏

从汶川地震我们可以发现,砖墙的破坏主要是墙体平面内由于剪切变形引起的剪切破坏,一般呈斜向或交叉的“X”形裂缝,如下图。

在不同的高宽比墙体中,其裂缝形式有所不同,无筋墙体在一定的高宽比范围内作用有竖向压力的墙体的开裂和破坏,首先是从沿45°对角线上开始的,其剪切破坏的规律是裂缝延伸后形成斜缝,由于地震的往复作用,形成对角的“X”形裂缝。

当墙体高宽比较小,墙体矮长时,则在墙体中段出现水平来裂。最终形成上下左右四大块体,并在水平往复荷载作用下,开裂墙体沿水平裂缝产生滑移。

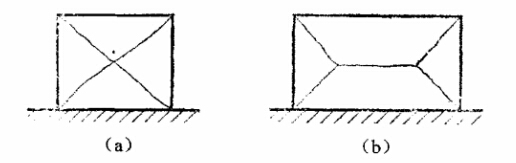

墙体剪切裂缝形式

墙体剪切裂缝形式

采用粘贴碳纤维布加固砌体墙,与水平力作用下砌体中的主应力方向相应,使砌体受力更均匀,对砌体的有效约束面积增大,有利于维持砌体的整体性,提高砌体的抗剪能力,从而使得砌体加固效果更明显。

多种砌体墙加固方式

粘贴碳纤维复合材提高砌体墙平面内受剪承载力的加固方式,可根据工程实际情况选用:水平粘贴方式、交叉粘贴方式、平叉粘贴方式或双叉粘贴方式等。每一种方式的端部均应加贴竖向或横向压条。

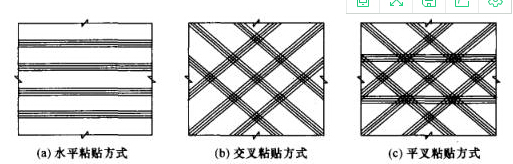

纤维复合材(布)粘贴方式示例


纤维复合材(布)粘贴方式示例

材料选用

外粘纤维复合材加固砌体墙,其所用纤维材料和配套的结构胶,安全性能应符合:

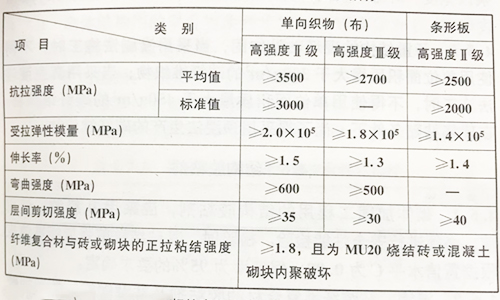

碳纤维复合材安全性能指标

碳纤维复合材安全性能指标

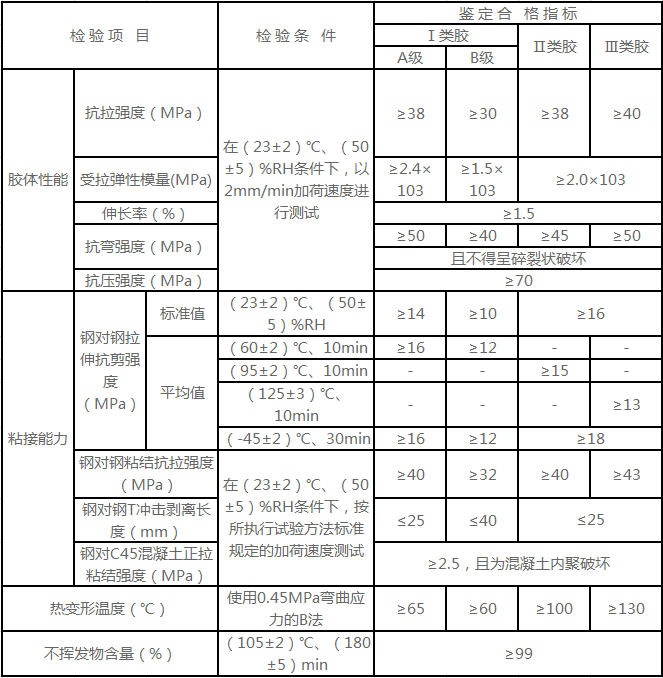

结构胶安全性能指标

结构胶安全性能指标

构造规定

碳纤维布加固结构时的粘贴技术、施工方法特别重要,否则加固效果将大打折扣。加固时的构造要求如下:

1.碳纤维布条带在全墙面上宜等间距均匀布置,条带宽度不宜小于100mm,条带的大净间距不宜大于三皮砖块的高度,也不宜大于200mm。

2.沿碳纤维布条带方向应有可靠的锚固措施。

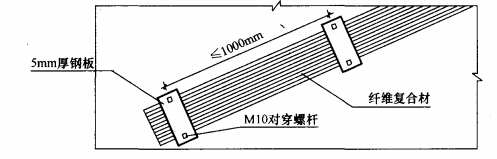

沿碳纤维布条带方向设置拉结构造

沿碳纤维布条带方向设置拉结构造

3.碳纤维布条带端部的锚固构造措施,可根据墙体端部情况,采用对穿螺栓垫板压牢。当碳纤维布条带需绕过阳角时,阳角转角处曲率半径不应小于20mm。当有可靠的工程经验或试验资料时,也可采用其他机械锚固方式。

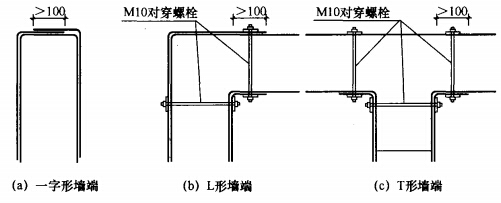

碳纤维布条带端部的锚固构造

碳纤维布条带端部的锚固构造

4.当采用搭接的方式接长碳纤维布条带时,搭接长度不应小于200mm,且应在搭接长度中部设置一道锚栓锚固。

5.砖墙采用碳纤维复合材加固时,其墙、柱表面应先做水泥砂浆抹平层,层厚不应小于15mm且应平整;水泥砂浆强度等级应不低于M10;粘贴碳纤维复合材应待抹平层硬化、干燥后方可进行。
