受弯构件斜截面加固设计

混凝土受弯构件斜截面受剪加固主要由两类,一类是原结构的受剪承载力不足,另一类是混凝土受弯构件正截面加固后,在弯剪段可能会沿斜裂缝发生斜截面受剪破坏,其受剪承载力不足。因此,在保证加固构件正截面承载力的同时,还要保证斜截面受剪承载力。

一、加固方式

混凝土受弯构件的受剪承载力与剪跨比、混凝土强度、配箍率、截面尺寸、纵向配筋率、钢筋和骨料咬合力等有关。对于有腹筋梁,骨料咬合力和纵向配筋的销栓力对抗剪具有一定的贡献,为了方便计算,受剪承载力计算公式未独立考虑两者的贡献。

因此,在受弯构件斜截面受剪加固时,可以采用提高混凝土强度等级、增大截面尺寸和增大配箍率的方法来提高受弯构件的受剪承载力。

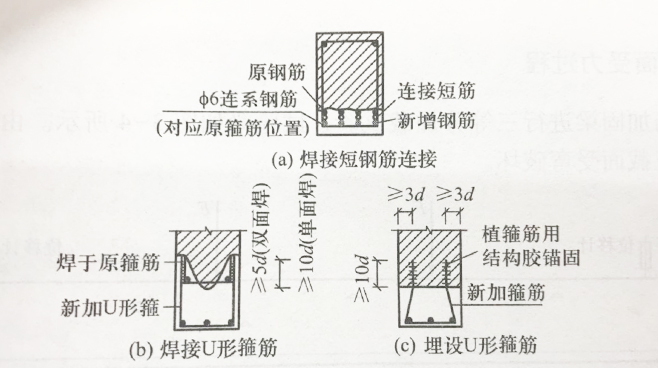

一般情况下,受弯构件受剪加固有两类,一类是在受拉区增设配筋混凝土层,并采用U形箍与原箍筋逐个焊接,如下图:

受弯构件受剪加固

这种方法主要通过提高混凝土强和增大截面尺寸来达到抗剪目的。

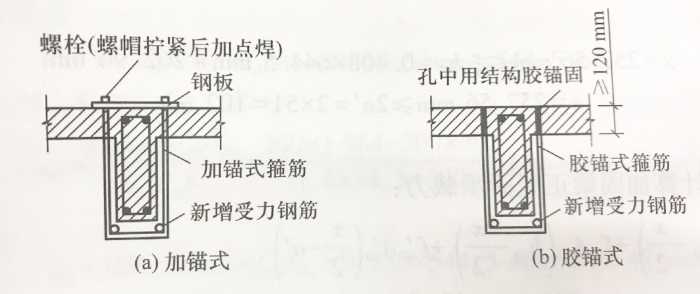

另一类是采用围套加固法,在梁的底部和侧面增设混凝土层,采用加锚式和胶锚式箍筋,如下图所示:

受弯构件

这种方法能显著提高受弯构件的受剪承载力,取得更好的加固效果。

二、构造要求

(1)加锚式箍筋直径不应小于8mm;U 形箍直径应与原箍筋直径相同。

(2)当用混凝土围套加固时,应设置胶锚式箍筋或加锚式箍筋。

(3)当对截面受拉区一侧加固时,新加部分箍筋应采用U形箍筋,将U形箍筋焊在原有箍筋上,单面焊的焊缝长度应为箍筋直径的10倍,双面焊的焊缝长度应为箍筋直径的5倍。
