外包钢加固技术对既有楼板加固案例解说!

文章出处:悍马加固材料人气:190发表时间:2016-03-22 14:58:00【

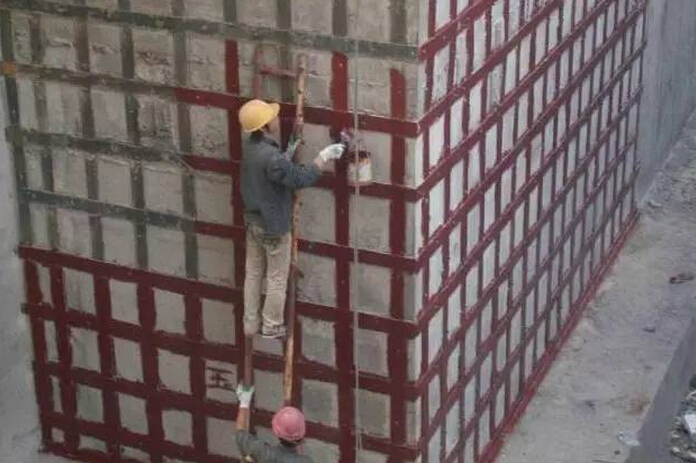

外包钢加固

由于城市建筑空间的日益紧张,考虑到环保,节能的要求,对既有建筑的加固补强研究已经引起了我国土木工程界的广泛重视。原苏联在工程加固方面起步较早,对工业厂房加固设计构造积累了较为丰富的经验,并出版了专门的结构加固构造图集;英国,原联邦德国在混凝土结构缺陷修补,防水与防腐处理方面也积累了一定的经验。我国截至目前已经颁布了《混凝土结构加固技术规范》,《建筑抗震加固技术规范》,《混凝土结构加固设计规范》等行业指导规范和《砖混结构加固与修复》图集。

外包钢加固法是混凝土加固技术中的一种,适用于使用上不允许增大混凝土截面尺寸,而又需要大幅度提高承载力的混凝土构件的加固,由于具有施工周期短,对生产生活影响小,设计简单的特点,在实际加固工程中得到广泛应用,具体可以细分为干式和湿式两类,其中又以湿法加固应用较多,一般用于加固钢筋混凝土梁,柱,桁架,腹杆等构件。

外包钢技术原理和注意事项
1
湿法外包钢加固主要适用条件

 一般湿法外包钢技术可以用于轴心受压构件正截面加固,偏心受压构件正截面加固,受弯构件正截面加固以及受弯构件斜截面加固计算,主要适用于需大幅度提高截面承载力和抗震能力的混凝土梁、柱的加固。

2
湿法外包钢加固的注意事项

湿法外包钢加固过程应注意如下事项:外包钢灌缝胶缝厚度的控制,宜在3~5mm;对于表面,包括混凝土表面和型钢表面,应涂抹高强度等级水泥砂浆防护层;型钢应优先考虑角钢,具体规则依据计算而定;作为缀板的扁钢和角钢焊接要求应严格遵循焊接规范要求;外包钢连接和锚固应可靠,简单;同时对于采用化学灌浆的外包型钢表面温度应该控制在小于60度,对于具有腐蚀性介质的环境应该对型钢构件采用相关防护措施。

某既有加固项目应用分析
1
项目概况

本项目为唐山市某机关办公大楼,结构为六层框架结构,根据甲方要求,需要把原结构中楼梯间拆除,增设电梯间,同时把室外某单层车库接层放置淋浴,制冷设备。已经由单位出具专门的结构可靠性鉴定报告,根据原有设计图纸,并结合电梯,设备厂家对整个结构的受力进行加固补强计算。

2
计算流程

具体的计算流程如下:根据鉴定报告提供结果进行实际的电算模型分析,对照原结构设计图纸进行配筋比较,找出强度不满足的构件,根据具体环境,选择适宜的加固方法并依据加固设计规范进行具体构件的补强计算

3
具体计算分析

考虑到具体结构作落在本市中心,不能对周围环境产生影响,影响政府办公,施工工期为2个月,时间较紧,经济预算有限制要求,因此考虑外包粘钢加固,局部采用碳纤维布—粘钢复合加固。根据对既有建筑的鉴定报告提供的数据,利用电算分析工具进行模型分析,对照原设计图纸配筋,找出强度承载力不满足要求的构件,进行外包粘钢加固具体楼板,梁构件加固结构施工图如下图示:

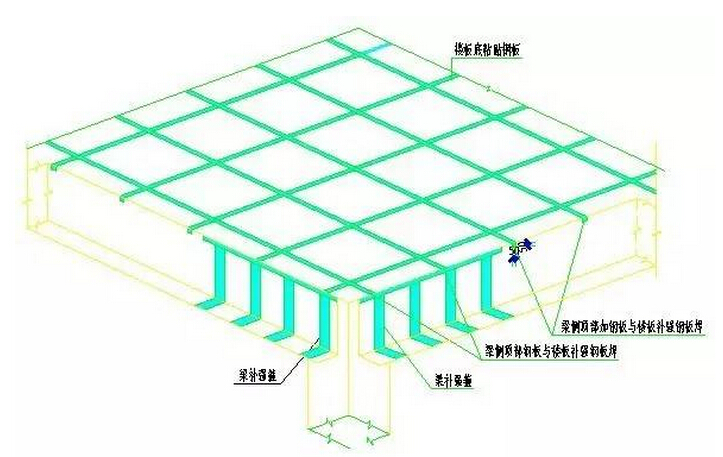

板底补强钢板与梁侧补强连接大样

     板底补强钢板与梁侧补强连接大样

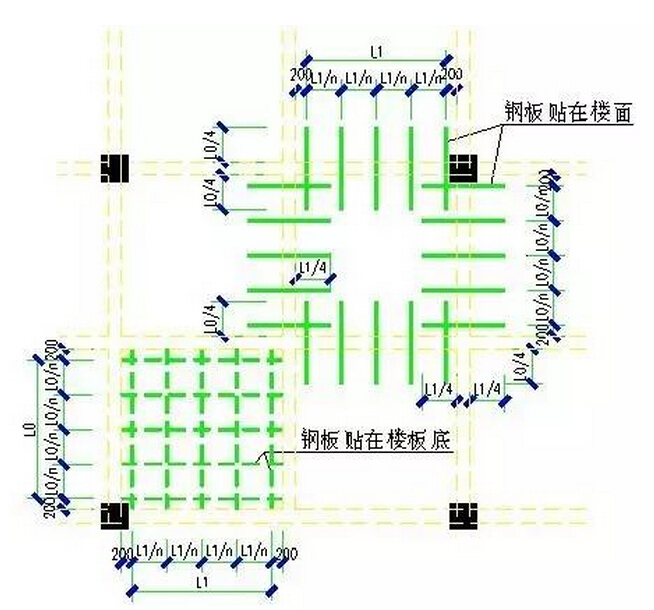

双向板补强(加固)平面大样

     双向板补强(加固)平面大样

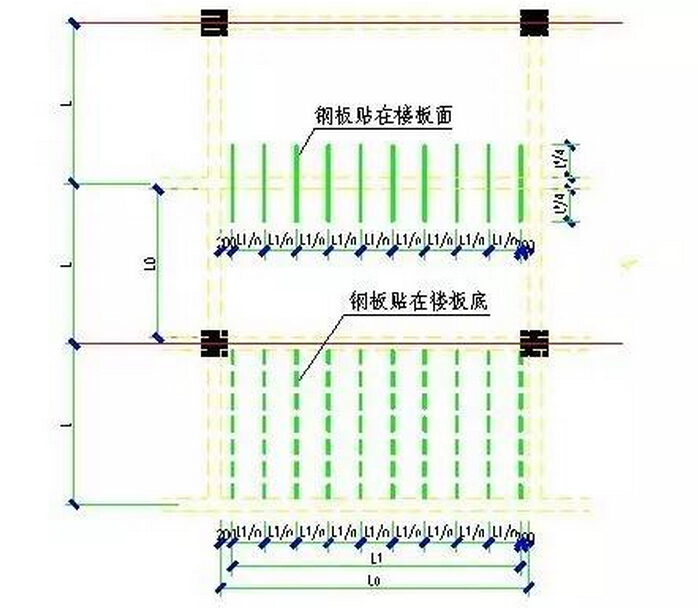

单向板补强(加固)平面大样

单向板补强(加固)平面大样

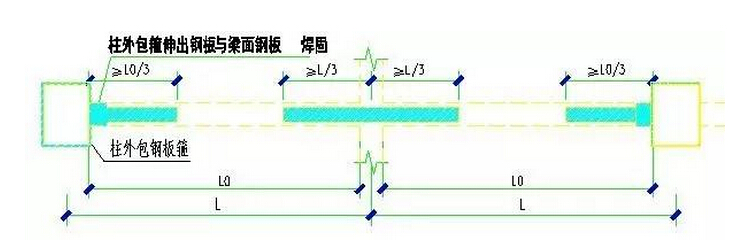

梁加固平面大样

梁加固平面大样


4
注意事项

1)楼板,梁补强加固适用于建筑楼层的使用功能改变,或由于各种原因的楼板使用过程产生裂缝需要补强

2)本图构造大样采用补强采用钢板粘贴,可采用A3钢板或者16Mn钢板,板厚控制在6mm~10mm

3)双向(单向)板补强底面钢板粘贴间距L1/n,L0/n1000mm

4)钢板粘贴可采用胶应采用强度高,稳定性好,延性好的优质结构胶,不得采用环氧树脂胶

5)钢板安转可用膨胀螺栓或者锚固螺栓固定,螺栓直径为M10~M12,螺栓间距可取300mm~500mm,交叉布置

6)钢板粘贴前必须将结合面处理干净,平整,保证粘贴质量

7)钢板粘贴后应用强度等级C20的钢网水泥砂浆外批30mm厚

8)钢板粘贴补强应由补强施工单位施工
