欢迎您来到上海悍马建筑官方网站! 联系悍马收藏网站在线留言网站地图ENGLISH工程信息下载工程信息下载

悍马加固材料

畅销全球86国19年加固材料行业国际大品牌

连续10年获得《中国人保》承保24h咨询热线
400-012-6012

服务号服务号

热门关键词搜索: 灌注胶粘钢胶加固材料大全植筋胶碳纤维布

当前位置:首页 » 悍马加固材料资讯中心 » 房屋建筑 » 西宁建国大街某商务楼裂缝加固

西宁建国大街某商务楼裂缝加固

文章出处:悍马加固材料人气:182发表时间:2016-11-28 13:39:00【

西宁建国大街某商务楼裂缝加固

随着建设进程的快速发展,一些在建商务楼因为使用功能转变、建材临时更换等原因导致结构安全性不能满足现行要求,拆除重建又造成浪费且需要投入大量的资金和时间,因此对在建商务楼进行加固改造是最直接有效的办法,既能节约资金和时间,在一定程度上又可以增强建筑物的坚固性,延长建筑物的使用寿命,具有很好的经济效益和社会效益。

工程概况

工程概况

西宁建国大街某商务楼为高层建筑,于2010年开工建设,占地面积约985㎡。

该商务中心工程进入装修阶段时,裙房楼面出现贯通的裂缝,主要原因是在商品混凝土生产环节,临时变更了粉煤灰的厂家,造成混凝土性能变异产生裂缝。

为确保使用安全,有关方对结构进行了验算,原楼面结构为主次梁现浇板体系(混凝土强度等级C40,板受力筋为Ⅰ级钢筋,梁受力筋为Ⅱ级钢筋)。结构验算表明,楼板裂缝部位和主次梁正截面需进行加固。

根据工程施工时间紧,外观尺寸不能改动等实际情况,经过方案论证和经济技术可行性比较,并征得业主的同意,决定对该区域的梁和相应的板裂缝进行外贴碳纤维布的方式加固。

该项目在加固材料方面,选用了上海悍马碳纤维布,加固时间为2015年10月。

加固用材料特性

加固用材料特性

碳纤维布加固法是用环氧树脂粘结剂将碳纤维布沿受拉方向或垂直于裂缝的方向粘贴在要补强的结构上,形成一个新的复合体,使增强粘贴材料与原有钢筋混凝土共同受力增大结构的抗裂或抗剪能力,提高结构的强度、刚度、抗裂性和延伸性,达到结构补强和改善结构受力的目的。

悍马碳纤维布加固商务楼裂缝有以下优点:

1.重量轻,厚度薄,基本不增加结构自重及截面尺寸。

2.适用面广,灵活性强,可用于各种类型和形状的结构构件加固。

3.施工方便快捷,不需要大型机具,没有湿作业,无需动火,无需其他固定措施,不受原结构形状限制。

4.高耐久性,由于不会生锈,非常适合在高酸、碱、盐及大气腐蚀坏境中使用。

碳纤维粘贴加固施工方法及过程

碳纤维粘贴加固施工方法及过程

1.混凝土表面处理

混凝土面应凿除粉饰层,油污、污物等,然后用角磨机磨去1~2mm厚表层,混凝土构件转角处应进行倒角处理,打磨完毕用压缩空气吹净浮沉,然后用棉布蘸酒精试净表面,保持干燥备用。若被补强的混凝土存在裂缝,应先视裂缝大小选用HM-120M灌注胶或HM-120L灌缝胶灌注后再进行补强。

2.底胶施工

施工时,底胶A、B两组份按规定的配胶比例称重,倒入洁净容器内并搅拌均匀(搅拌时沿同一方向搅拌,尽量避免混入空气形成气泡。用毛刷或滚筒刷在混凝土表面均匀涂刷,胶表层干燥以后,可视具体情况进行多次涂刷,但是涂层厚度不超过0.4mm,并不得漏刷或有流淌、气泡,等胶固化后(固化时间视现场气温而定,以手指触感干燥为宜,一般不小于2小时),再进行下一道工序。)每次配制的皎液应在胶的适用期内一次用完。

3.找平施工

混凝土表面气孔及问题应使用找平胶补平。存在凹陷部位时,将配置好的找平胶用刮刀嵌刮进行修补填平,模板接头等出现高度差的部位应用找平胶填补,尽量减少高差。转角的处理,应用找平胶将其补为光滑的圆弧,半径不小于20mm。找平胶须固化后(固化时间视现场气温而定,以手指触感干燥为宜,一般不少于2小时),方可进行下一道工序。

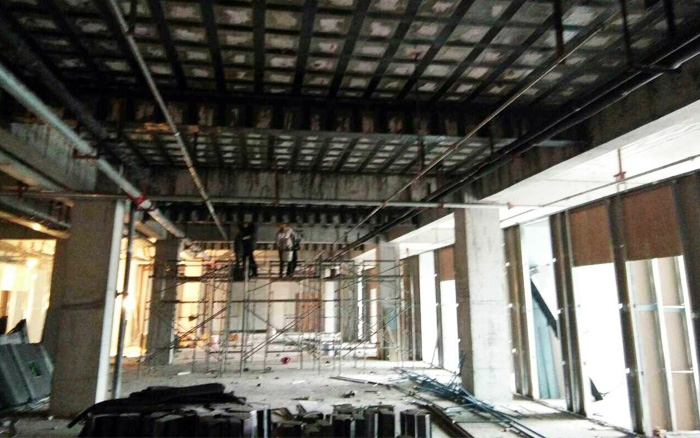

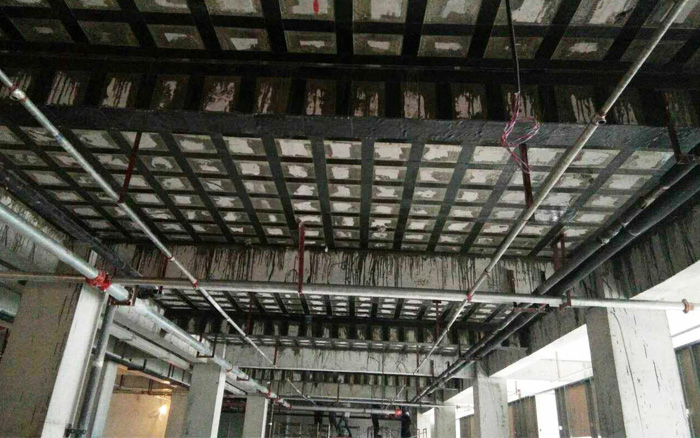

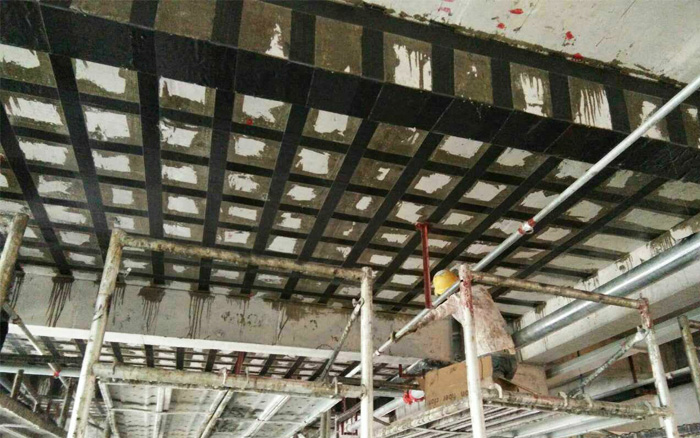

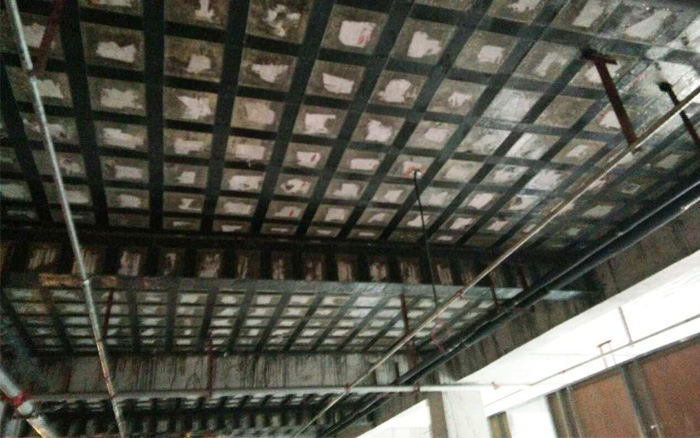

4.碳纤维布的粘贴

将碳纤维浸渍胶均匀涂抹于被粘贴部位,拐角部位适当多涂抹一些。将碳纤维布拉紧对齐后粘贴,用塑料刮板 或滚筒(用去掉外边绒毛的涂料滚筒即可),沿同一方向反复滚压,直至胶料渗出。然后在碳纤维布外表面也均匀涂抹浸渍胶,并反复滚压,使浸渍胶双向充分浸润碳纤维布。若多层粘贴,待手指触感干燥,可进行下一层粘贴。碳纤维布若需搭接,搭接长度不宜小于100mm。

5.固化养护

施工完成后24小时内防止雨淋或受潮,并注意保护,防止硬物碰伤施工表面。平均气温20~25℃,固化时间不得少于3天;平均气温为10℃,固化时间不得少于7天。

碳纤维布粘贴质量检验

碳纤维布粘贴质量检验

碳纤维布的实际粘贴面积不应少于设计面积,位置偏差不应大于10mm。碳纤维布与混凝土之间的粘结质量,可用小锤轻轻敲击或手压碳纤维布表面的方法检查,总有效粘结面积不应低于95%。当碳纤维布的空鼓面积不大于2500px2时,可采用针管注胶的方法进行修补。当空鼓面积大于2500px2时,宜将空鼓部位的碳纤维布切除,重新搭接粘贴等量的碳纤维片材,搭接长度不应小于100mm。必要时可采用正拉实验对施工质量进行现场抽样检查。

该项目碳纤维布粘贴完成达到龄期后,有关部门对其与混凝土结合强度做了破坏性拉拔试验,试验结果表明:拉拔强度超过设计要求,碳纤维布牢固的与混凝土粘结在一起,达到了设计要求。

结论

此商务楼采用悍马碳纤维布进行加固,使其轻、薄、高强度、抗腐浊、耐老化等优点得到了很好的发挥,且碳布与混凝土结构形成一个共同体,阻止了梁板裂缝的进一步发展。

碳纤维布加固法效果好,强度高、适用范围广、施工质量容易保证、耐腐蚀及耐久性好不受环境条件的影响,采用悍马碳纤维布加固后基本不增加结构自身的尺寸和重量,能适应各种其它加固无法施工的结构,碳纤维加固法会在越来越多的领域广泛应用。

碳纤维布加固法与粘钢加固法比较费用差不多,但悍马碳纤维布加固施工方法简单、速度快捷、功效高、施工场地占用少、工期短,在工期上具有明显的优势。
