一眼看懂桥梁工程结构布置!

文章出处:悍马加固材料人气:-发表时间:2018-03-30 11:42【

桥梁结构主要由三部分组成

上部结构、下部结构和支座

桥梁结构

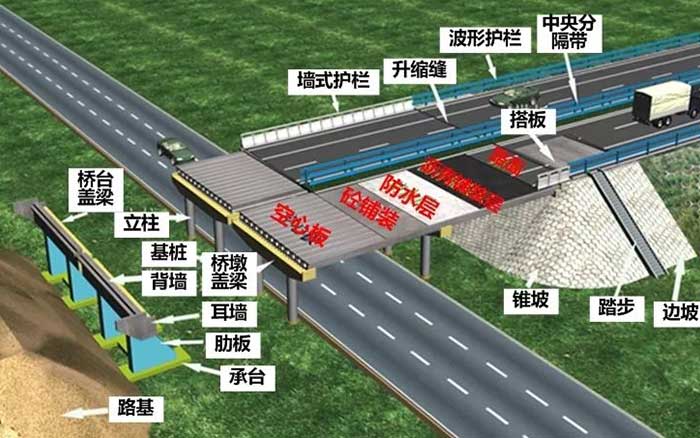

图1

一、上部结构

包括桥跨结构和桥面构造

桥跨结构

指桥梁中直接承受桥上交通荷载

架空的主体结构部分

例如图1所示的空心板

具有梁高小、易制作、质量轻等优点

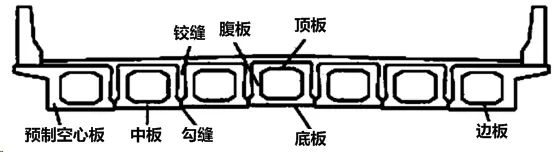

下面是空心板梁桥的典型横断面图

空心板梁桥的典型横断面图

梁桥的桥跨结构

除了空心板

还有T梁、箱梁等多种类型

T梁桥由多片预制T形截面梁拼装组成

箱梁桥由多片预制箱形截面梁拼装组成

具有结构简单、受力明确、安装方便等优点

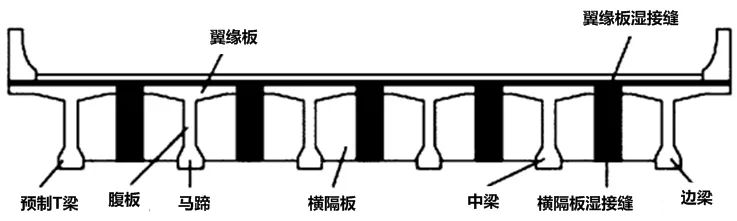

T梁如下

这是箱梁

这是箱梁

箱梁

箱梁

桥面构造

指为保证桥跨结构能正常使用

而需要建造的桥上各种附属结构或设施

例如图1所示的

砼铺装、防水层、沥青铺装层、搭板

伸缩缝、墙式护栏和波形护栏等

砼铺装和沥青铺装层都属于桥面铺装

也称为行车道铺装

是车轮直接作用的部分

主要的作用包括

防止车轮或履带直接磨耗行车道板

保护主梁免受雨水的侵蚀

分散车轮荷载

下部结构

二、下部结构

指桥梁位于支座以下的部分

也叫支承结构

包括桥墩、桥台以及墩台的基础

桥墩

支承相邻的两孔桥跨

位于桥梁的中间部位

例如图1所示的柱式墩

由立柱和柱顶的盖梁组成

优点是材料用量经济,施工简便

桥墩也可以做成下图的实体墩

一般为混凝土或石砌的实体结构

墩身上设墩帽

下接基础

具有坚固耐久,施工简易,取材方便等优点

桥台

桥台

居于全桥的两端

前端支承桥跨

后端与路基衔接

支挡台后路基填土并把桥跨与路基连接起来

图1采用的是埋置式耳墙桥台

台身埋在锥形护坡中

只露出台帽

仅由台帽两端的耳墙与路基衔接

桥台也可以做成重力式的

例如,U形桥台

U形桥台

T形桥台

T形桥台

三、支座

设置在桥跨结构与墩台之间

以连接桥跨结构与桥梁墩台

提供荷载传递途径

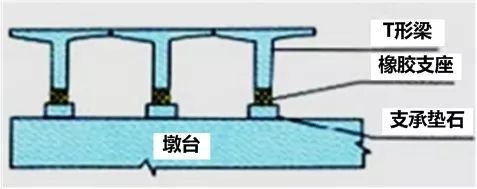

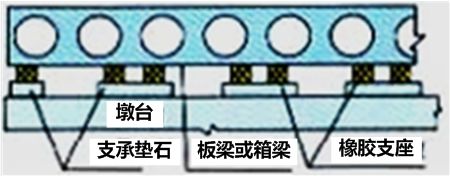

支座

支座

支座类型有

板式橡胶支座、盆式橡胶支座和钢支座

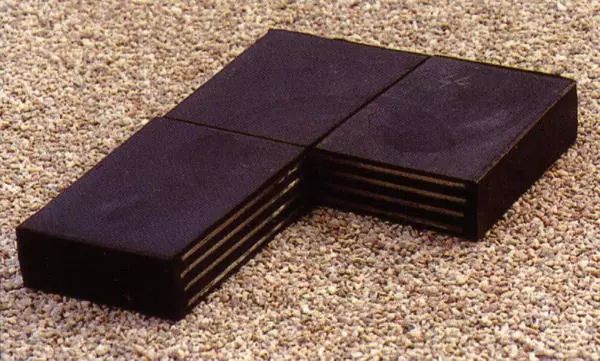

板式橡胶支座

由若干层橡胶片和薄钢板组合而成

适用于中、小跨度桥梁

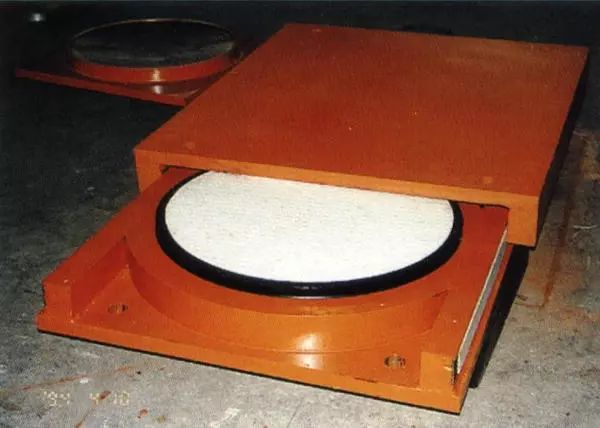

盆式橡胶支座

盆式橡胶支座

由钢构件与橡胶组合而成

优点是

承载能力大、水平位移量大、转动灵活

适用于大跨径桥梁

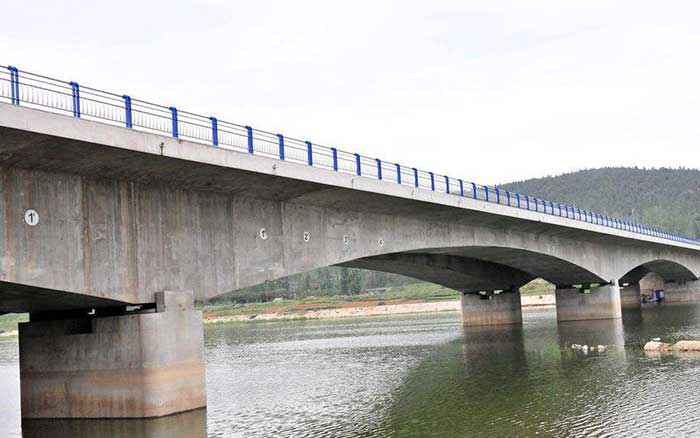

大跨径桥梁
