欢迎您来到上海悍马建筑官方网站! 联系悍马收藏网站在线留言网站地图ENGLISH工程信息下载工程信息下载

悍马加固材料

畅销全球60国16年加固材料行业国际大品牌

连续9年获得《中国人保》承保24h咨询热线
400-012-6012

服务号服务号

热门关键词搜索: 灌注胶粘钢胶加固材料大全植筋胶碳纤维布

当前位置:首页 » 悍马加固材料资讯中心 » 行业新闻 » 厂房地坪裂缝处理工法对比

厂房地坪裂缝处理工法对比

文章出处:人气:-发表时间:2021-01-25 10:16【

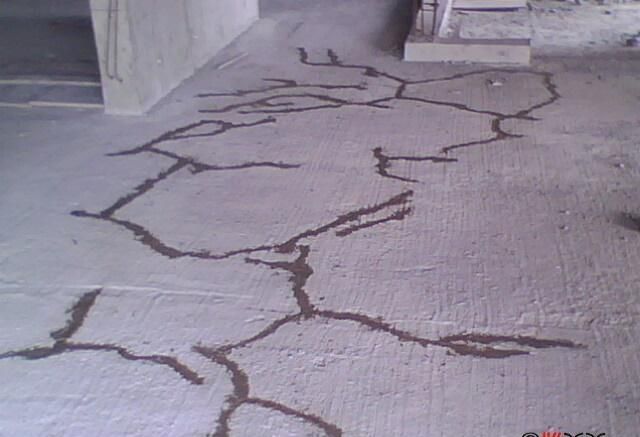

裂缝修补

  大面积厂房修建后,会因各种原因导致地坪开裂,因为地坪为素混凝土的原故,在无钢筋限制位移的情况下,混凝土正常收缩,开裂一般宽度较宽,深度较深。厂房的地坪裂缝对厂房结构本身无影响,但不及时维护处理会导致裂缝啃边扩展,或在裂缝内部渗水后,在重型设备或车辆的反复碾压下,将垫层掏空,破损,影响地坪的正常使用功能和使用年限,采用及时有效的方法处理是必要的。



  以长沙某汽车配件厂房地坪开裂为例,对比常用处理工法。厂房在兴建半年后,出现了地面坪开裂的情况,裂缝宽度2~3mm,深度为整个地坪断面贯通,地坪厚度为150~200mm厚混凝土,强度C30,分析裂缝的成因主要为两点:混凝土地坪浇筑后没有及时对地面切缝,因地坪面积大,混凝土终凝后有一个收缩的过程;其二是厂内运输设备及冲压设备的碾压振动加速了裂缝的开裂。



  为防止裂缝进一步扩展,应厂方要求而同时兼顾厂内地坪美观情况与使用要求,我方提出了四种地坪处理工法。做出样板供厂家使用:



  工法一:采用壁可法(低压慢注),埋设底座,环氧封口胶,封闭裂缝表面,将低粘度环氧树脂胶压入裂缝内(材料满足GB50728要求),因裂缝太宽,胶囊反复注胶次数较多。裂缝注胶饱满,裂缝面表观性太差。



  工法二:高压注浆法:沿裂缝埋设10CM长注胶针头,不封表面,注胶速度快,注入量较大,因与基础相连灌入地层中,裂缝难以灌满。



  工法三:采用扩缝方式,沿裂缝切深10mm,宽15mm的宽槽内,采用高粘度的弹性胶体嵌缝,分两次刮入槽内,灌注工艺简单,但内部裂缝未灌满,影响受力性能。



  工法四:采用高压注环氧砂浆加扩缝嵌弹性胶的方法,优点缝内的环氧砂浆注满,裂缝表面被环氧胶嵌入,即保证了内部裂缝的密实,又保证了裂缝表面的闭合性,具有适度的延性。



  最终与甲方商量确定采用第四种工法处理裂缝,地坪裂缝处理后,目前厂房已投入使用四年多,地坪裂缝没有再扩展,较好的保证了厂内地坪的正常使用功能。


相关资讯
