桥梁加固工程中塞缝灌浆技术的应用与研究

文章出处:悍马加固材料人气:120发表时间:2016-06-01 16:43:00【

桥梁加固工程

在调查研究旧桥的基础上,经过技术、经济比较,采用充分利用原桥进行拼宽,利用桥台将拱式结构改为板式结构的加固方法和合适的加固材料,使其满足超限运输要求。
保康600米以上的半高山、高山分布较广,地理环境很差,桥梁也就很多,加之经济条件差,2000年前建的桥众多,要维修的旧桥也就很多。
公路旧桥具有荷载等级低、使用年限长的特点。从技术资料分析,大多数桥梁是三不知:①不知基底地质;②不知基础深度;③不知隐蔽部分的尺寸。从桥梁技术状况分析,由于河床屡遭洪水冲刷,河床底部加深,桥梁墩台基础外露、冲空,产生不均匀沉降,导致桥台、拱圈产生附加应力而出现开裂,有的甚至出现开合现象;有的桥梁由于桥台较高,受行车及台后土压力的作用,桥台出现开裂、凸肚等病害;桥面混凝土铺装层由于使用时间长加之重车作用,导致开裂、剥落等病害。按桥梁技术状况来评定大多属三类桥梁.随着国民经济的发展和重点工程的建设,目前公路桥梁所承受的负荷有3个特点:
①交通量不断增大;②重型车辆增加及超载现象严重;③超限运输的出现和增加。按现在桥梁和运输状况,桥梁的承载能力和通过的车辆荷载是公路与运输的矛盾之一。旧桥加固,提高旧桥的承载能力,确保交通运输的安全是目前和今后面临的任务。本文按桥梁的组成部分介绍桥梁的加固方法。

桥梁加固

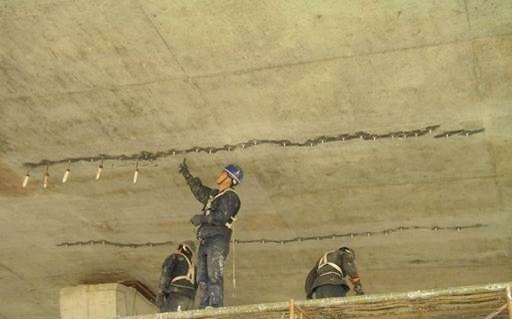

1、 塞缝灌浆
塞缝灌浆是把按一定比例配制的水泥()浆、 环氧树脂()浆,通过喷浆机按一定压力灌入结构物缝隙内,起到填塞裂缝、避免钢筋锈蚀并提高结构整体强度的作用。裂缝在桥梁病害中较为普遍,产生裂缝的原因很多,也很复杂。结构物一旦出现裂缝,其受力截面发生应力重分布,也就意味着受力有效截面变小,结构应力增大,承载能力降低。塞缝灌浆是用胶结材料把结构的裂缝填满,使力的作用、传递尽可能恢复到原状态。
塞缝灌浆一般用于处理桥梁上、下部结构裂缝,灌浆分为水泥浆、水泥砂浆、环氧树脂浆、环氧树脂、砂浆等,具体采用哪一种,应视实际情况而定。通常水泥()浆用于石砌墩、台和拱圈裂缝,由裂缝的大小来决定灌浆中是否掺砂,采用水泥()浆造价低、效果好。环氧树脂浆一般用于钢筋混凝土结构物,因为钢筋混凝土构件产生的裂缝较小,易灌满,粘结性好;环氧树脂砂浆多用于桥面裂缝。
塞缝灌浆的通常做法是:先用11水泥砂浆勾缝,勾缝时须预留直径约68mm的灌浆孔,孔距视裂缝宽度而定,缝宽处孔距为061.0 m,缝小处孔距为0406m。待勾缝砂浆达到一定强度后即可灌浆。钢筋混凝土梁的裂缝较小,用环氧树脂勾缝,凡大于o2mm的裂缝都要留孔灌浆,孔距一般为o25o30m,灌浆方法与灌水泥浆大致相同。在公路旧桥加固中,塞缝灌浆是综合处治的方法之一,用得比较普遍,通过试载及使用观察,效果较好。

桥梁加固

2、上部结构改建
在调查研究旧桥的基础上,经过技术、经济比较,采用充分利用原桥进行拼宽,利用桥台将拱式结构改为板式结构的加固方法,使其满足超限运输要求。
2.拼宽原桥
对验算不能满足超限运输要求的旧桥,经技术经济比较后,按实际通过的超限运输荷载设计拼宽桥梁,以确保超限运输安全。
2.利用原桥台改拱式结构为板式结构
对于小跨径石拱桥,由于拱圈厚度不能满足超限运输要求或因地基较差发生不均匀沉降,致使拱圈开裂,降低承载能力,可采用此办法。
3、 旧桥下部结构加固
桥台特别是高度较大的桥台,受行车荷载和土压力作用,常见病害有桥台开裂、凸肚,翼墙外崩、开裂、错位等。对于跨径较小,水流不大的石拱桥,我们采用在桥跨内加钢筋混凝土框架进行加固。
4 、旧桥基础加固
桥梁基础特别是天然地基上的浅基础,由于埋置深度较浅,易受河水冲刷而淘空。受河水改道冲刷桥梁引道,导致桥台基础冲空,引道被毁。桥梁地基局部软弱,致使桥台发生不均匀沉降,引起桥台开裂等。针对以上病害,我们采取对河床用浆砌片石进行铺砌,上游河床设置丁坝,打木桩扩大桥台基础等方法进行加固。

桥梁加固

对于跨径较小的桥梁,由于河水改道,洪水直接冲刷桥台基础,导致基础冲空甚至掉脚,可采取在桥跨范围内满铺15号片石混凝土的方法进行加固,铺砌厚度为30 cm,铺砌两端设置截水墙,截水墙的深度为1m,宽度为06m。采用该法共加固桥涵8座。对于桥梁上游河床变迁、水流改道,洪水直接冲刷桥台基础和桥台引道,导致桥台基础冲空、引道被毁的桥梁,采取在桥梁上游适当位置设置丁坝等调治构造物,将河水导入主河道。
5 、桥面铺装层的加固
桥面铺装层开裂或剥离等病害,对于钢筋混凝土梁板桥容易使钢筋锈蚀,减弱桥梁的横向整体性;对于石拱桥,由于桥面雨水下渗,加大了拱上填料的含水量,使拱圈出现渗水现象等;同时由于桥面铺装层的破损,引起桥面平整度差,车辆通行时,使桥梁产生震动,对桥梁产生不利影响,同时又加重了桥面铺装层的病害。根据桥梁的具体情况,采用不同的加固方法,对于使用年限长、破损严重的采用拆除、修复的加固方案。而对于病害较轻,使用年限短,且混凝土强度仍符合设计要求的则先处治病害,在不降低设计荷载标准的前提下可采用加铺沥青碎石层的方案。
6、公路旧桥的管理
加强公路旧桥的管理,并进行维修和加固,使其处于正常的工作状态,充分发挥旧桥的作用,是公路管理部门的一项主要任务。对于旧桥的超限运输管理工作具有工期短、要求高、工程量较小、前期工作量大等特点,公路超限运输一般是为国家或省的重点建设工程服务,我们的经验是:
(1)对于经常过大件的路段,桥梁进行重点检查和管理,收集原始档案材料,掌握其动态;
(2)在施工中注意抓重点、制约工程;
(3)重视加固工程中原始资料的收集和整理工作,为今后的加固工程积累经验;
(4)充分调动基层单位的积极性,正确处理责、权、利的关系。

桥梁加固

公路旧桥的维修加固同样属于桥梁工程,不能重建轻养,旧桥的加固比新建还难,因为旧桥的维修加固,没有现成的规范,更没有可供使用的标准图,桥梁的病害又错综复杂,病害原因难以确定,因此,应充分重视公路旧桥的管理工作,加大资金投入,使其保持良好的工作状态,确保公路运输的安全。
目前制约旧桥加固工作的主要因素是资金问题,在养路资金紧缺的情况下,投入到旧桥加固上的资金更加有限,为此建议采用以下办法逐步解决:(1)公路部门应加大对大中型桥梁加固资金的投入,并将属于危桥的小桥纳入这个范围,集中资金重点解决危桥的加固;(2)对于桥梁的小修保养,应纳入公路小修保养议标中,特别是实行养路工程费制后,可将各段管养的桥梁编入小修保养工程量清单内,对各道班不能承担的项目可安排段工程队施工,上级部门要加强检查和考核。

此文关键字: 桥梁 加固 塞缝灌浆
