新人如何识读钢筋混凝土结构施工图?

文章出处:悍马加固材料人气:1543发表时间:2018-07-16 14:28:00【

土建图纸中结构施工图是主体结构的依据,建筑物的钢筋配筋、梁、柱、板都由结构图来展现给大家,我们在看结构图纸时一定要结合建筑施工图来进行学习,在施工过程中要还要配合水电安装施工图纸,共同合作来完成现场施工。

新人如何识读钢筋混凝土结构施工图呢?下面我们来一起学习:

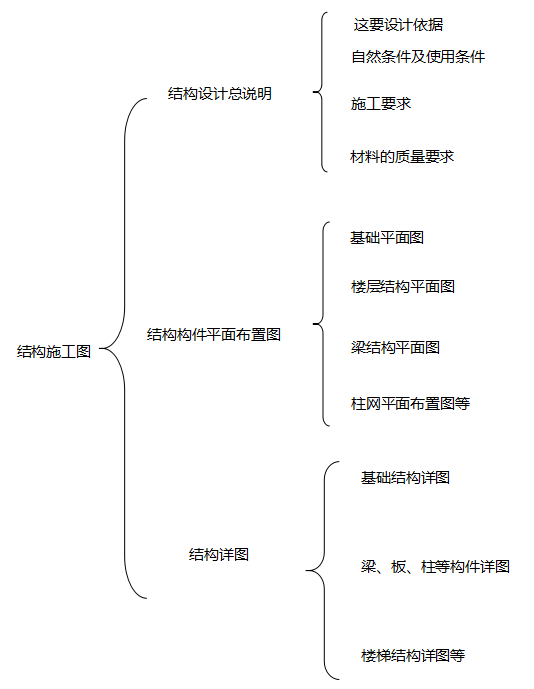

一、结构施工图的主要内容

结构施工图的主要内容

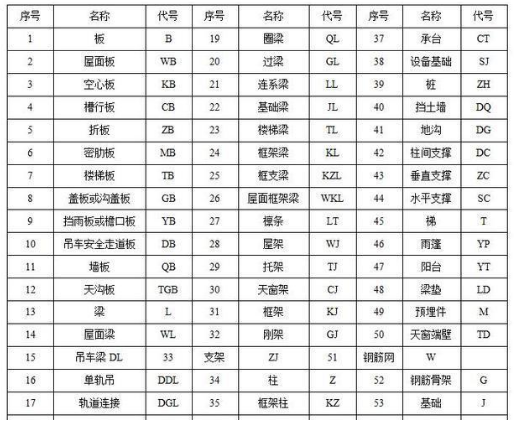

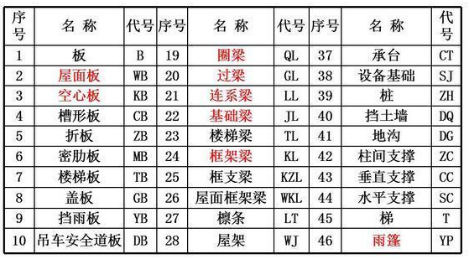

二、常用构件代号

规定:将构件的名称用代号表示。

表示方法:用构件名称的汉语拼音字母中的第一个字母表示。

二、常用构件代号

二、常用构件代号

三、钢筋混凝土结构的基本知识

1. 钢筋混凝土构件和详图

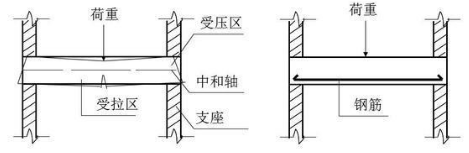

(1)构件受力状况

(1)构件受力状况

(2)钢筋混凝土构件:用钢筋混凝土制成的梁、板、柱、基础等构件称为钢筋混凝土构件。

(3)钢筋混凝土结构:全部用钢筋混凝土构件承重的结构称为钢筋混凝土结构。

2.混凝土的强度等级和钢筋的强度等级

(1)混凝土的强度等级:C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80,混凝土的强度等级越高,其抗压强度越高。

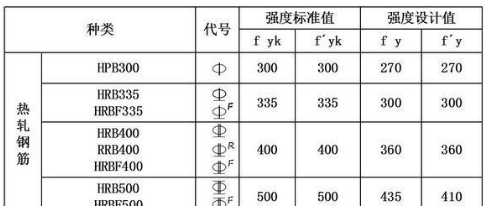

(2)钢筋的强度等级:钢筋种类、级别和代号。

钢筋的强度等级:钢筋种类、级别和代号

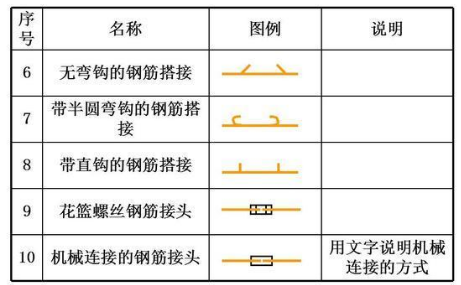

3.一般钢筋图例

一般钢筋图例

一般钢筋图例

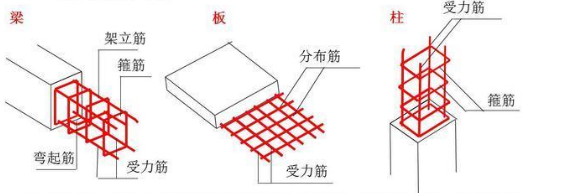

4.钢筋的名称和作用

钢筋的名称和作用

(1)受力筋:受力筋是构件中主要承受拉、压应力的钢筋。在梁、板中通常是配置在底层的直筋,或两端弯起的弯筋;在柱中为分布在四周的竖直钢筋。

(2)箍筋:箍筋是构件中用来固定受力筋位置的钢筋。多用于梁和柱内;它们也同时承受一定的剪力和扭力(斜拉应力)。

(3)架立筋:架立筋是用以固定梁内箍筋位置的钢筋。它与受力筋、箍筋一起构成梁内的钢筋骨架。

(4)分布筋:分布筋是用以固定板内受力筋的钢筋。

(5)构造筋:构造筋因构造上的要求或施工安装的需要而配置的钢筋。如预埋锚固筋、吊环等。架立筋和分布筋也属于构造筋。

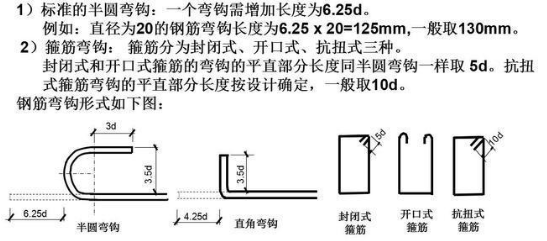

5.钢筋的弯钩

钢筋的弯钩

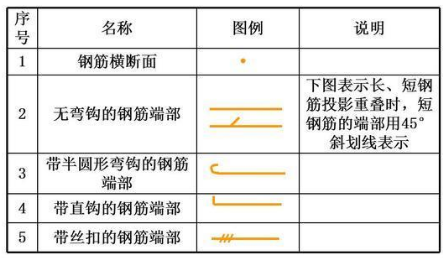

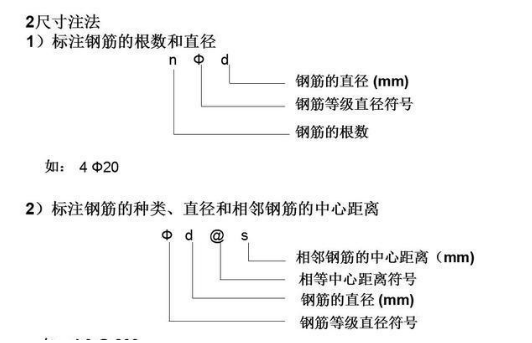

6.钢筋的表示方法

6.钢筋的表示方法

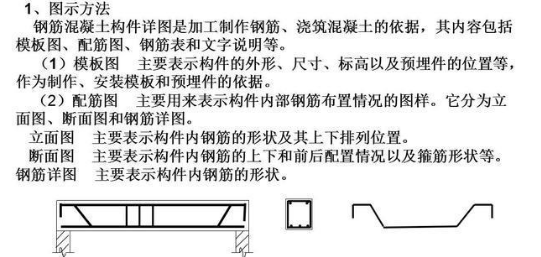

7.钢筋混凝土构件的图示方法和尺寸注法

7.钢筋混凝土构件的图示方法和尺寸注法

7.钢筋混凝土构件的图示方法和尺寸注法

7.钢筋混凝土构件的图示方法和尺寸注法

7.钢筋混凝土构件的图示方法和尺寸注法

7.钢筋混凝土构件的图示方法和尺寸注法

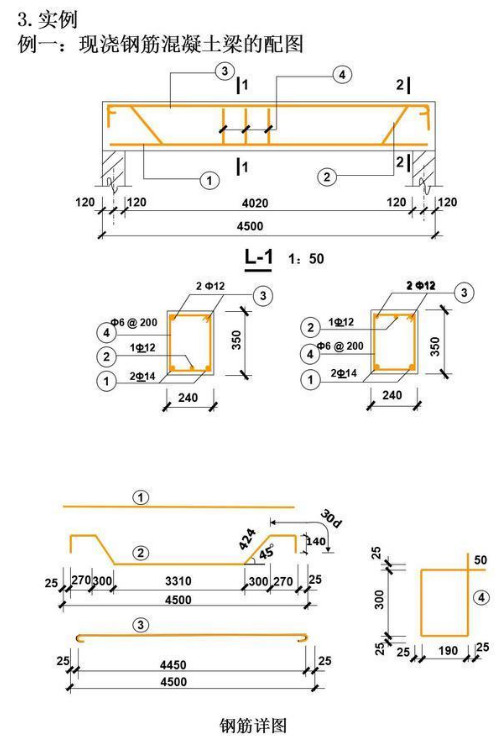

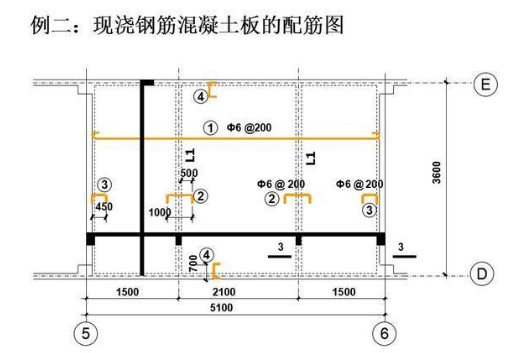

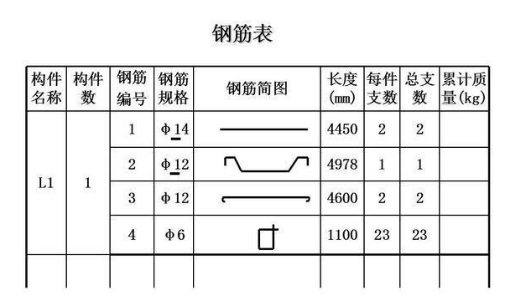

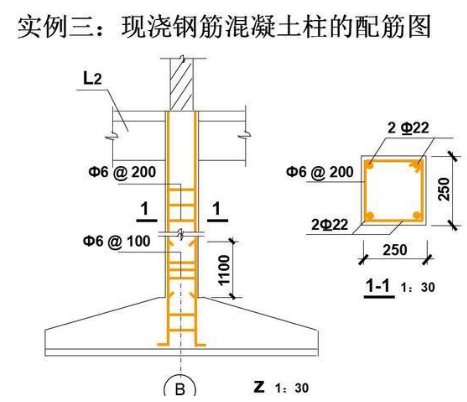

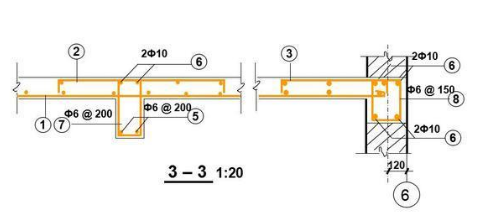

案例

案例
