欢迎您来到上海悍马建筑官方网站! 联系悍马收藏网站在线留言网站地图ENGLISH工程信息下载工程信息下载

悍马加固材料

畅销全球86国19年加固材料行业国际大品牌

连续10年获得《中国人保》承保24h咨询热线
400-012-6012

服务号服务号

热门关键词搜索: 灌注胶粘钢胶加固材料大全植筋胶碳纤维布

当前位置:首页 » 悍马加固材料资讯中心 » 行业新闻 » 植筋后怎么高温焊接

植筋后怎么高温焊接

文章出处:悍马加固材料人气:4发表时间:2022-08-03 10:00:00【

在近期的展会和后台留言中,经常会收到这样的问题:

1、植筋后可以焊接吗?

2、你们的植筋胶能耐高温吗?

3、有没植筋后进行高温焊接的案例参考?
……


640 (56).jpg

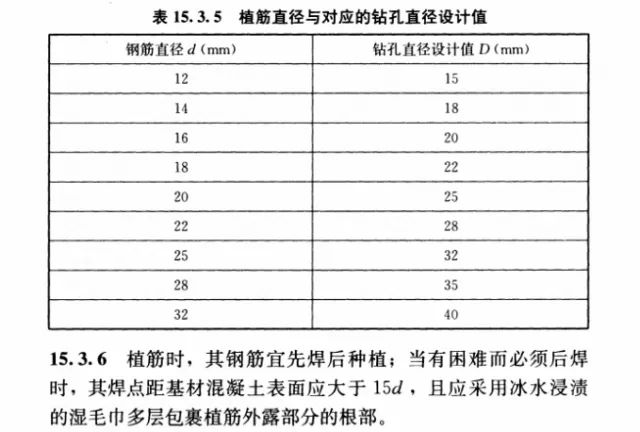

其实在GB50367-2013《混凝土结构加固设计规范》中,已经对植筋的焊接做出了明确规定:


640 (55).jpg

但根据大家询问的频次不难得知,植筋后再焊接的情况依然普遍存在。那么,高温焊接对植筋会产生什么影响呢?


高温焊接对植筋的影响



焊接产生的高温,会产生植筋滑移,而导致强度损失。根据大量的试验可以证明,植筋滑移量与以下几个因素有关:


1、锚固深度:锚固深度增加可以减少最终的植筋滑移量;

2、焊接位置:焊接位置距离胶体位置越近,植筋滑移量就大;

3、钢筋直径:钢筋直径越大,植筋在高温焊接下植筋滑移量越小。


如何预防和改善




1、适当增加锚固深度。有实验表明,适当增加锚固深度,不仅可以提高植筋的抗拉极限承载能力,也能减小植筋的滑移量。

2、增大焊接点到植筋胶层的距离。增大焊接点到植筋胶层的距离直接减小了高温焊接对植筋的影响。

3、在无法或不宜使用以上方法的情况下,可采用通过高温焊接拉拔测试的植筋胶



悍马改性环氧注射式植筋胶,通过了国家权威机构认证的植筋胶高温焊接后的抗拉承载力检测,实验用强度等级为C30的混凝土,当采用直径16或20钢筋,钻孔直径20mm,钻孔深度240mm,或者钻孔直径25mm,钻孔深度300mm时,实验结果都为钢筋劲缩,抗拉承载力极高,为植筋工序保驾护航!
