碳纤维型号“T800”是什么意思?

文章出处:悍马加固材料人气:-发表时间:2018-02-01 11:49【

做加固的会听到碳纤维型号T1000、T800“T”代表什么意思?1000又代表啥?数字越大性能越好么?现在,我们就对日本东丽公司的碳纤维型号问题作详细解读:

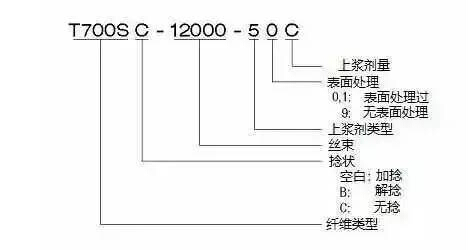

日本东丽公司的碳纤维型号

一、纤维类型

T700SC-12000-50C

通常,东丽碳纤维分为两个系列T和M。T系列表示的是拉伸强度,M系列表示的是模量。M系列包含了MJ类别的碳纤维,相对于旧的M系列,MJ类的碳纤维是改进了拉伸和压缩强度性能的碳纤维。

起初在T系列碳纤维中后三位或四位数字代表着近似的拉伸强度,单位是kgf/mm2或者ksi。例如T700拉伸强度为711ksi。这里的单位用的是英制单位,通常我们看公制单位MPa,却理解不了数字是什么意思。

在M系列碳纤维中,字母后两位数字代表近似的拉伸模量,例如M55J的拉伸模量为55*1000kgf/mm2.。具体每一种碳纤维的性能参数在后边的数据表里可以查阅。

二、捻状

T700SC-12000-50C

相当早,东丽公司生产出来的碳纤维都是加捻的。因为一些领域的应用,东丽也开始生产无捻和解捻纤维,捻型可以按照下边说明表示:

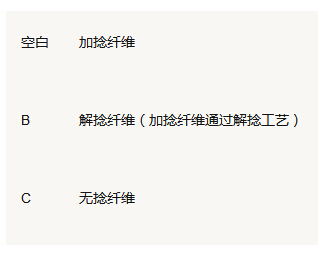

捻状

三、丝束

T700SC-12000-50C

丝束代表着每一束碳纤维中包含多少根纤维。东丽公司丝束通常在1000到48000根每束。

四、上浆剂

T700SC-12000-50C

为了保证碳纤维在运输和使用过程中不被磨损,起毛,在碳纤维生产线相当后都会给碳纤维加上浆剂用以保护碳纤维。上浆剂也承担着纤维和树脂结合的作用,起初用作复合材料的树脂大多为环氧树脂,所以东丽公司的上浆剂也多为环氧树脂。随着使用领域的要求变化,现在有不同的上浆剂类型的碳纤维可以选择。也并不是所有碳纤维都有所有的上浆剂类型,具体参数可以查看后边的参数表。

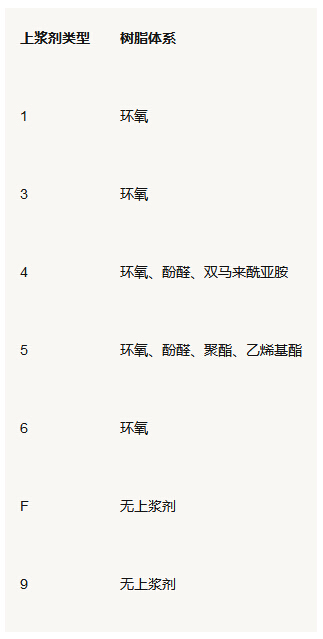

上浆剂

五、表面处理

T700SC-12000-50C

东丽公司为了改善纤维和树脂的结合性能,对碳纤维表面进行了处理,处理方法是氧化,在碳纤维表面引入氧原子通过化学键促进纤维与树脂的结合。表面处理代码如下:

表面处理

六、上浆剂量

T700SC-12000-50C

东丽公司为了改善纤维和树脂的结合性能,提供不同碳纤维表面上浆剂的量。由字母(A-E)进行区分。因为使用用途不一样,该字母通常和上浆剂种类一起加以区分。

T300

拉伸强度:3530Mpa

拉伸模量:230Gpa

伸 长 率:1.5%

密 度:1.76g/㎝3

直 径:7μm

丝 束:1K 3K 6K 12K

上 浆 剂:40A , 40B 1.0%

40D 0.7%

50A , 50B 0.7%

捻 状:加捻,无捻,解捻

热膨胀系数:-0.41 10(-6)/℃

比 热 容:0.19 Cal/g·℃

热 导 率:0.025 Cal/㎝·s·℃

电 阻: 1.7 ×10(-3)Ω·㎝

含 碳 量:93 %

钠 钾 含 量:<50 ppm

T300J

拉伸强度:4210 Mpa

拉伸模量:230 Gpa

伸 长 率:1.8 %

密 度:1.78 g/㎝3

直 径:7μm

丝 束:3K 6K 12K

上 浆 剂:40B 1.0% 50C 1.0%

捻 状:无捻,解捻

热膨胀系数:-0.43 10(-6)/℃

比 热 容:0.18 Cal/g · ℃

热 导 率:0.0223 Cal/㎝·s·℃

电 阻:1.5×10(-3)Ω·㎝

含 碳 量:94%

钠 钾 含 量:<50 ppm

T400H

拉伸强度:4410Mpa

拉伸模量:250Gpa

伸 长 率:1.8%

密 度:1.80 g/㎝3

直 径:7μm

丝 束:3K 6K

上 浆 剂:40A , 40B 1.0%

40D 0.7%

捻 状:加捻,无捻

热膨胀系数:-0.45 10(-6)/℃

比 热 容:0.18 Cal/g · ℃

热 导 率:0.0252 Cal/㎝·s·℃

电 阻:1.6 ×10(-3)Ω·㎝

含 碳 量:94 %

钠 钾 含 量:<50 ppm

T600S

拉伸强度:4140 Mpa

拉伸模量:230 Gpa

伸 长 率:1.8 %

密 度:1.79 g/㎝3

直 径:7μm

丝 束:12K 24K 48K

上 浆 剂:20C , 50C 1.0%

60E 0.3%

F0E 0.7%

捻 状:无捻

T700G

拉伸强度:4900 Mpa

拉伸模量:240 Gpa

伸 长 率:2.0 %

密 度:1.80 g/㎝3

直 径:7μm

丝 束:12K 24K

上 浆 剂:31E 0.5%

捻 状:无捻

T700S

拉伸强度:4900 Mpa

拉伸模量:230 Gpa

伸 长 率:2.1%

密 度:1.80 g/㎝3

直 径:7μm

丝 束:6K 12K 24K

上 浆 剂:50C 1.0%

捻 状:无捻

热膨胀系数:-0.38 10(-6)/℃

比 热 容:0.18 Cal/g·℃

热 导 率:0.0224 Cal/㎝·s·℃

电 阻:1.6×10(-3)Ω·㎝

含 碳 量:93%

钠 钾 含 量:<50 ppm

T800H

拉伸强度:5490 Mpa

拉伸模量:294 Gpa

伸 长 率:1.9%

密 度:1.81g/㎝

直 径:5μm

丝 束:6K 12K

上 浆 剂:40A , 40B 1.0%

50B 0.7%

捻 状:加捻,解捻

热膨胀系数:-0.56 10(-6)/℃

比 热 容:0.18 Cal/g·℃

热 导 率:0.0839 Cal/㎝·s·℃

电 阻:1.4×10(-3)Ω·㎝

含 碳 量:96 %

钠 钾 含 量:<50 ppm

T800S

拉伸强度:5880 Mpa

拉伸模量:294 Gpa

伸 长 率:2.0%

密 度:1.80 g/㎝3

直 径:7μm

丝 束:24K

上 浆 剂:10E 0.5%

捻 状:无捻

T1000G

拉伸强度:6370 Mpa

拉伸模量:294 Gpa

伸 长 率:2.2 %

密 度:1.80 g/㎝3

直 径:5μm

丝 束:12K

上 浆 剂:40D 0.7%

捻 状:解捻

热膨胀系数:-0.55 10(-6)/℃

比 热 容:0.18 Cal/g·℃

热 导 率:0.0765 Cal/㎝·s·℃

电 阻:1.4 ×10(-3)Ω·㎝

含 碳 量:95 %

钠 钾 含 量:<50 ppm

M30G

拉伸强度:5100 Mpa

拉伸模量:230 Gpa

伸 长 率:1.7 %

密 度:1.73 g/㎝3

直 径:5μm

丝 束:18K

上 浆 剂:11E 0.5%

捻 状:无捻

M30S

拉伸强度:5490 Mpa

拉伸模量:294 Gpa

伸 长 率:1.9 %

密 度:1.73 g/㎝3

直 径:5μm

丝 束:18K

上 浆 剂:50C 1.0%

捻 状:无捻

M35J

拉伸强度:4700 Mpa

拉伸模量:343 Gpa

伸 长 率:1.4 %

密 度:1.75 g/㎝3

直 径:5μm

丝 束:6K 12K

上 浆 剂:50B 1.0%

捻 状:解捻

热膨胀系数:-0.73 10(-6)/℃

比 热 容:0.17 Cal/g·℃

热 导 率:0.0933 Cal/㎝·s·℃

电 阻:1.1×10(-3)Ω·㎝

含 碳 量:99 %

钠 钾 含 量:<50 ppm

M40

拉伸强度:2740 Mpa

拉伸模量:392 Gpa

伸 长 率:0.7 %

密 度:1.81 g/㎝3

直 径:7μm

丝 束:1K 3K 6K 12K

上浆剂:40A , 40B 1.0%

50A , 50B 0.7%

捻 状:加捻,解捻

热膨胀系数: .......... 10(-6)/℃

比 热 容: .......... Cal/g·℃

热 导 率: .......... Cal/㎝·s·℃

电 阻:0.8×10(-3)Ω·㎝

含 碳 量:99 %

钠 钾 含 量:<50 ppm

M40J

拉伸强度:4410 Mpa

拉伸模量:377 Gpa

伸 长 率:1.2%

密 度:1.77g/㎝3

直 径:5μm

丝 束:3K 6K 12K

上 浆 剂:50A , 50B 1.0%

捻 状:加捻,解捻

热膨胀系数:-0.83 10(-6)/℃

比 热 容:0.17 Cal/g · ℃

热 导 率:0.164 Cal/㎝ · s · ℃

电 阻:1.0 ×10(-3)Ω·㎝

含 碳 量:99 %

钠 钾 含 量:<50 ppm

M46J

拉伸强度:4210 Mpa

拉伸模量:436 Gpa

伸 长 率:1.0 %

密 度:1.84 g/㎝3

直 径:5μm

丝 束:6K 12K

上 浆 剂:50A , 50B 1.0%

捻 状:加捻,解捻

热膨胀系数:-0.90 10(-6)/℃

比 热 容:0.17 Cal/g · ℃

热 导 率:0.202 Cal/㎝ · s · ℃

电 阻:0.9 ×10(-3)Ω·㎝

含 碳 量:99 %

钠 钾 含 量:<50 ppm

M50J

拉伸强度:4120 Mpa

拉伸模量:475 Gpa

伸 长 率:0.8 %

密 度:1.88 g/㎝3

直 径:5μm

丝 束:3K 6K

上 浆 剂:50B 1.0%

捻 状:解捻

热膨胀系数:-1.00 10(-6)/℃

比 热 容:0.17Cal/g·℃

热 导 率:0.234 Cal/㎝·s·℃

电 阻:0.9×10(-3)Ω·㎝

含 碳 量:99 %

钠 钾 含 量:<50 ppm

M55J

拉伸强度:4020 Mpa

拉伸模量:540 Gpa

伸 长 率:0.8 %

密 度:1.91 g/㎝3

直 径:5μm

丝 束:6K

上 浆 剂:50B 1.0%

捻 状:解捻

热膨胀系数:-1.10 10(-6)/℃

比 热 容:0.17 Cal/g · ℃

热 导 率:0.372 Cal/㎝ · s · ℃

电 阻:0.8×10(-3)Ω·㎝

含 碳 量:99 %

钠 钾 含 量:<50 ppm

M60J

拉伸强度:3920 Mpa

拉伸模量:588 Gpa

伸 长 率:0.7 %

密 度:1.93 g/㎝3

直 径:5 μm

丝 束:3K 6K

上 浆 剂:50A, 50B 1.5%

捻 状:加捻,解捻

热膨胀系数:-1.10 10(-6)/℃

比 热 容:0.17 Cal/g·℃

热 导 率:0.362 Cal/㎝·s·℃

电 阻:0.7×10(-3)Ω·㎝

含 碳 量:99%

钠 钾 含 量:<50 ppm

东丽

原文链接http://www.shhorse.com/Article/txwxht80s0s_1.html

(本文来源于网络,悍马加固整理报道,如有侵权,请联系删除。另,转载请注明出处,否则后果自负。)
